Основные характеристики Автоматика для распашных ворот Roger Technology KIT R20/510 maxi комплект
Цена: 41 243 грн
Бренд: Roger Technology
Страна производитель: Италия
Страна-производитель: Италия
Характеристики и комплектация могут быть изменены производителем. Цвет изделия может отличаться из-за настроек монитора.
Фото Автоматика для распашных ворот Roger Technology KIT R20/510 maxi комплект

KIT R20/510



Электропривод для распашных ворот весом до 800 кг и длиной ворот до 7 м.

KIT R20/510

KIT R20/510 - фото №1

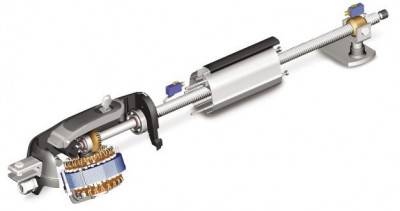

KIT R20/510 - фото №5 Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей.
KIT R20/510 - фото №6 Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.
KIT R20/510 - фото №8 Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.
KIT R20/510 - фото №9 Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания.
KIT R20/510 - фото №10 Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.

Технческие характеристики
Модель R20/300 R20/500
Класс защиты (IP): 54 54
Электропитание мотора (В/Гц): ~220/50 ~220/50
Номинальная мощность (Вт): 200 200
Ток (А): 1.1 1.1
Интенсивность использования (%): 50 50
Термопредохранитель мотора (°С): 140 140
Линейное тяговое усилие (Н): 400÷3000 400÷3000
Ход тяговой втулки (мм): 320 520
Скорость тяговой втулки (см/с): 1.66 1.66
Время открывания на угол 90° (с): 18 27
Масса привода (кг): 7.2 7.8
Диапазон рабочих температур (°С): -25.....+70




Габаритные размеры

KIT R20/510 - фото №11

Рекомендованные установочные размеры

KIT R20/510 - фото №12

Модель R 20 / 3… Модель R 20 / 5…
80 170 90 100 210 90
80 210 90 150 210 90
100 200 90 150 300 90
130 130 90 250 180 110
120 140 100 220 200 110
130 150 105 180 130 120
150 100 120 210 180 120

С (мм.) D (мм.) E (мм.) С (мм.) D (мм.) E (мм.)
90 730 90 190 950 123

Пределы использования




KIT R20/510 - фото №13
Комплектация




  • электромеханические привода R20/500 - 2 шт
  • концевые выключатели электромеханические MC770 - 2 шт
  • блок управления 230В H70/200AC/BOX - 1 шт
  • приемник внутренний 2х канальный H93/RX22A/I - 1 шт
  • пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт
  • фотоэлементы инфракрасные R90/F2ES - 1 пара
  • сигнальная лампа 24V со встроенной антенной FIFTHY/230 - 1 шт
