Основные характеристики Автоматика для распашных ворот Roger Technology KIT R20/320 mini комплект
| Цена: | 23 942 грн |
| Бренд: | Roger Technology |
| Серия: | Roger R20 |
| Тип: | Комплект |
| Тип привода: | Линейный |
| Количество приводов: | 2 |
| Ширина ворот: | 5 м |
| Вес ворот: | 800 кг |
| Интенсивность: | 40 % |
| Скорость движения ворот: | 0.96 м/мин |
| Ветровая нагрузка: | 40 кг/м² |
| Питание: | 230 В |
| Мощность: | 200 Вт |
| Потребление тока: | 1.1 А |
| Усилие: | 400 Н |
| Термозащита: | 140 °C |
| Степень защиты: | IP 43 |
| Диапазон рабочих температур: | -25 ... +70 °C |
| Производитель: | Roger Technology |
| Страна производитель: | Италия |
| Страна-производитель: | Италия |
Характеристики и комплектация могут быть изменены производителем. Цвет изделия может отличаться из-за настроек монитора.

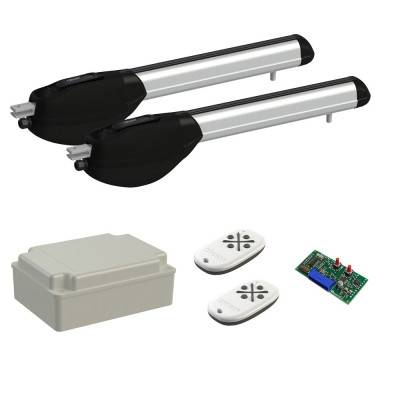

Фото Автоматика для распашных ворот Roger Technology KIT R20/320 mini комплект
Roger Technology KIT R20/320
Электропривод линейного типа для распашных ворот весом до 800 кг и длиной ворот до 5 м.
 |
Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей. |
 |
Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции. |
 |
Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом. |
 |
Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания. |
 |
Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра. |
Технческие характеристики
| Модель | R20/300 | R20/500 |
| Класс защиты (IP): | 54 | 54 |
| Электропитание мотора (В/Гц): | ~220/50 | ~220/50 |
| Номинальная мощность (Вт): | 200 | 200 |
| Ток (А): | 1.1 | 1.1 |
| Интенсивность использования (%): | 50 | 50 |
| Термопредохранитель мотора (°С): | 140 | 140 |
| Линейное тяговое усилие (Н): | 400÷3000 | 400÷3000 |
| Ход тяговой втулки (мм): | 320 | 520 |
| Скорость тяговой втулки (см/с): | 1.66 | 1.66 |
| Время открывания на угол 90° (с): | 18 | 27 |
| Масса привода (кг): | 7.2 | 7.8 |
| Диапазон рабочих температур (°С): | -25.....+70 | |
| Модель R 20 / 3… | Модель R 20 / 5… | ||||
| 80 | 170 | 90 | 100 | 210 | 90 |
| 80 | 210 | 90 | 150 | 210 | 90 |
| 100 | 200 | 90 | 150 | 300 | 90 |
| 130 | 130 | 90 | 250 | 180 | 110 |
| 120 | 140 | 100 | 220 | 200 | 110 |
| 130 | 150 | 105 | 180 | 130 | 120 |
| 150 | 100 | 120 | 210 | 180 | 120 |
| С (мм.) | D (мм.) | E (мм.) | С (мм.) | D (мм.) | E (мм.) |
| 90 | 730 | 90 | 190 | 950 | 123 |
Пределы использования
KIT R20/510
