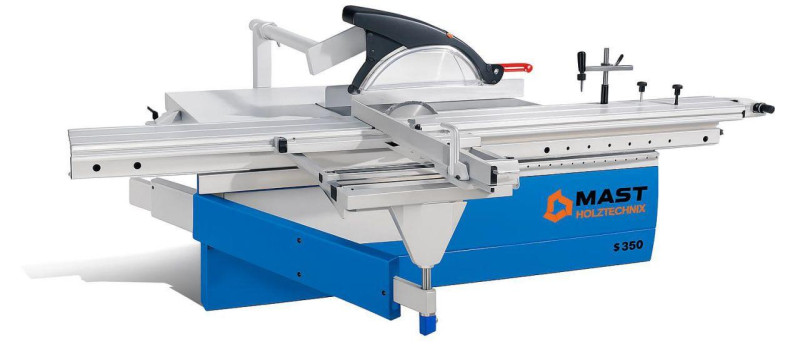

Форматно-раскроечный станок MAST Holztechnik S-350 Легка Хода MAST-BG S 350

Описание

Форматно-раскроечный станок MAST Holztechnik S-350 - это профессиональное оборудование для раскроя крупногабаритных заготовок из массива древесины и плитных материалов (ДСП, МДФ, фанера) и больших объемов работ. Выносливый асинхронный двигатель мощностью 5,5 кВт рассчитан на длительную непрерывную работу и позволяет эффективно резать твердые и толстые материалы, а также выполнять пакетный раскрой. 2 скорости вращения, 3800 об/мин и 5200 об/мин, позволяют оптимизировать режим резки для качественного раскроя как массива древесины, так и плитных материалов и тонких заготовок. Подрезной узел в стандартной комплектации обеспечивает чистый срез без сколов, что особенно важно для ламинированных материалов.

Максимальный диаметр пильного диска составляет 350 мм. Наклон пильного диска от 0° до 45° позволяет точно выполнять угловые пропилы. Максимальная высота пропила (0°/45°) - 110/70 мм. Алюминиевая каретка имеет размер 3200х400 мм и перемещается на 2 стальных роликах по круглым направляющим диаметром 16 мм. Этот форматно-раскроечный станок с подрезным узлом обеспечивает длину пропила до 3100 мм и высокую производительность работы, что делает его идеальным выбором для серийного производства.

Технические характеристики форматно-раскроечного станка MAST Holztechnik S-350

Диаметр пильного диска, мм ø350/ø250

Диаметр посадочного отверстия, мм ø30

Обороты диска, об/мин 3800/5200

Размеры рабочего стола, мм 1225х700

Размеры подвижного стола, мм 3200х400

Длина параллельной линейки, мм 1200

Макс. ширина пропила с параллельной линейкой, мм 1250

Максимальная длина пропила, мм 3100

Наклон пильного узла, ° 0-45

Макс. высота пропила при 0°, мм:

- при диаметре диска ø350 мм

- при диаметре диска ø250 мм

110

60

Макс. высота пропила при 45°, мм:

- при диаметре диска ø350 мм

- при диаметре диска ø250 мм

70

35

Диаметр выхода под аспирацию, мм ø120

Мощность двигателя, кВт 5.5

Необходимая площадь, м 8.5 х 6.5

Высота рабочего стола, мм 900

Вес, кг 1100

Подрезной агрегат:

- диаметр циркулярного диска, мм

- диаметр отверстия, мм

- обороты диска, об/мин

- мощность двигателя, kW

ø120

ø20

9000

1.1

Преимущества форматно-раскроечного станка MAST Holztechnik S-350 Крупноформатный раскрой Размер каретки - 3200х400 мм Максимальная длина пропила - 3100 мм Максимальная ширина пропила (с параллельной линейкой) - 1250 мм Мощность двигателя - 5,5 кВт Напряжение питания - 400 В Максимальный диаметр пильного диска - 350 мм 2 скорости вращения - 3800 об/мин и 5200 об/мин Наклон пильного узла под углом 0-45° Максимальная высота пропила (0°/45°) - 110/70 мм Подрезной модуль в стандартной комплектации Мощность двигателя подрезного узла - 1,1 кВт Диаметр подрезного диска - 120 мм Скорость вращения подрезного диска - 9000 об/мин Движение каретки на 2 стальных роликах по круглым направляющим диаметром 16 мм Пильный узел из серого чугуна Длинный основной вал пильного узла на разнесенных опорах подшипников Маятниковая система подъема и опускания пильного диска Плавный пуск двигателя Электромагнитный тормоз Микрометрическая регулировка параллельного упора Телескопическая прикладная линейка Патрубок под аспирацию ø120 мм Удобный и понятный пульт управления Жесткая промышленная станина из толстостенных труб прямоугольного сечения и листовой стали толщиной 4 мм Вес - 1100 кг. Конструктивные особенности форматно-раскроечного станка MAST Holztechnik S-350

ЖЕСТКАЯ, МАССИВНАЯ СТАНИНА

Промышленная станина, изготовленная с применением автоматических сварочных роботов, имеет значительную массу и жесткую пространственную конструкцию для обеспечения идеального виброгашения. В конструкции использована листовая сталь толщиной 4 мм, а также толстостенные трубы прямоугольного сечения. Каждая опорная плоскость обработана на прецизионном обрабатывающем центре с ЧПУ для идеально прямолинейного движения каретки и высочайшего качества распила.

РОЛИКОВАЯ КАРЕТКА

Самая надежная каретка в мире. Роликовая каретка разработки Altendorf, которая является образцом уже несколько десятилетий.

Высокая точность и плавность хода обеспечивается двумя стальными роликами, которые перемещаются по цельным круглым направляющим диаметром 16 мм. Вертикальное расположение направляющих одна над другой и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с тяжестью.

Каретка не требует специального обслуживания и легко продувается сжатым воздухом.

КРЕПЛЕНИЕ КАРЕТКИ

Идеальное основание при установке каретки на станину гарантируют специальные опорные площадки, обработанные на прецизионном обрабатывающем центре с ЧПУ.

ДЛИННЫЙ ВАЛ ОСНОВНОЙ ПИЛЫ

Пильный узел имеет длинный основной вал на разнесенных опорах подшипников. Феноменальная работа без вибраций благодаря расположению подшипниковых опор на расстоянии 370 мм друг от друга и пильному валу диаметром около 40 мм, который абсолютно не восприимчив к нагрузкам на изгиб и кручение.

Отлитый из серого чугуна пильный узел обеспечивает:

абсолютно безвибрационную работу идеальное качество раскроя без компромиссов увеличенный до 20% ресурс работы инструмента стабильную многолетнюю работу станка в целом.

ИЗМЕНЕНИЕ СКОРОСТИ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ

Никогда еще изменение частоты вращения основной пилы не было таким удобным. Благодаря длинному пильному валу шкивы находятся рядом с технической дверцей в станине. Специальный рычаг позволяет ослабить натяжение и получить необходимую частоту вращения за считанные секунды.

Две скорости вращения - 3800 и 5200 об/мин.

Уникальная маятниковая система подъема и опускания пильного диска не использует линейные направляющие в принципе. Вы получаете станок, который никогда не требует смазки направляющих.

ПЛАВНЫЙ ПУСК И ТОРМОЗ ЭЛЕКТРОДВИГАТЕЛЯ

В соответствии с современными нормами безопасности ЕС, станок оснащен электродвигателем основной пилы с системой плавного пуска звезда-треугольник. Его применение предотвращает резкий скачок нагрузки при старте и защищает подшипники и механизмы электродвигателя. Остановка основной пилы происходит за 3 секунды благодаря электромагнитному тормозу.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления, который легко читается, расположен под углом для удобства работы оператора. На пульте расположены кнопки запуска/остановки приводов пил, рычаги электрорегулировки наклона и вылета, а также индикатор текущей скорости вращения основного вала и кнопка аварийной остановки станка.

КНОПКА ЗАПУСКА НА КАРЕТКЕ (ОПЦИЯ!!!)

Дублирующие кнопки запуска пил (отдельно основная и подрезная) и кнопка одновременного выключения приводов пил. Эта опция значительно облегчает работу на станке, а именно запуск станка в том случае, когда полноформатный лист уже закреплен на каретке, способствуя увеличению производительности.

ТОЧНАЯ НАСТРОЙКА ПАРАЛЛЕЛЬНОГО УПОРА

Регулятор микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужный размер. Непосредственно положительно влияет на точность распила.

УВЕЛИЧЕНИЕ ОПОРНОГО СТОЛА (ОПЦИЯ!!!)

Расширительный опорный стол имеет возможность увеличения при работе с заготовками большой длины. Опорный ролик, входящий в стандартную комплектацию станка, выдвигается на 450 мм. Таким образом, размер расширительного стола составит 1700х520 мм. Кроме того, для удобства работы с габаритными деталями предусмотрена передвижная опорная планка длиной 1000 мм.

Частые вопросы

Больше о конструкции и эксплуатации форматно-раскроечных станков – в ответах на частые вопросы.

Какие преимущества в форматно-раскроечном станке обеспечивает подрезной узел?

Подрезной узел предотвращает сколы при резке ламинированных материалов, обеспечивая чистые и ровные края без дефектов.

Какие преимущества двухскоростного двигателя форматно-раскроечного станка по сравнению с односкоростным?

Двухскоростной двигатель позволяет оптимизировать параметры резки в соответствии с материалом, обеспечивая универсальность станка. Высокая скорость идеальна для плитных материалов (ДСП, МДФ) и тонкого ламината, а более низкая – для толстого массива твердых пород древесины.

Какие требования к форматно-раскроечному станку для серийного производства?

Форматно-раскроечный станок для серийного производства должен отвечать следующим требованиям:

Жесткая станина весом более 1000 кг, которая эффективно гасит вибрации во время длительной работы и обеспечивает неизменную точность реза на полной длине каретки Каретка длиной 3000-3200 мм (или больше) для раскроя стандартных листов ДСП/МДФ вдоль по длинной стороне за один проход Высокоточные направляющие каретки (лучше роликовые) для обеспечения плавного хода без люфта под высокой нагрузкой Высокая мощность двигателя (5,5 кВт и выше) Наличие мощного подрезного узла Точная микрометрическая регулировка Достаточная для потребностей производства ширина пропила. Какие преимущества роликовых направляющих каретки форматно-раскроечного станка?

Роликовые направляющие каретки являются стандартом для большинства профессиональных и промышленных форматно-раскроечных станков благодаря следующим преимуществам:

Четкая геометрия и идеальная прямолинейность движения Легкость и плавность хода по всей длине пропила Жесткость соединения, исключающая люфты и боковое смещение каретки Меньшее трение и износ подвижных элементов Более легкая очистка. Что такое флажковые упоры на телескопической линейке форматно-раскроечного станка и какая их роль?

Флажковые упоры – это небольшие, быстрооткидные металлические элементы, которые фиксируются вдоль телескопической линейки. Позволяют быстро и точно выставлять длину поперечного пропила, обеспечивая повторяемость размера и высокую скорость при нарезании серии деталей.
