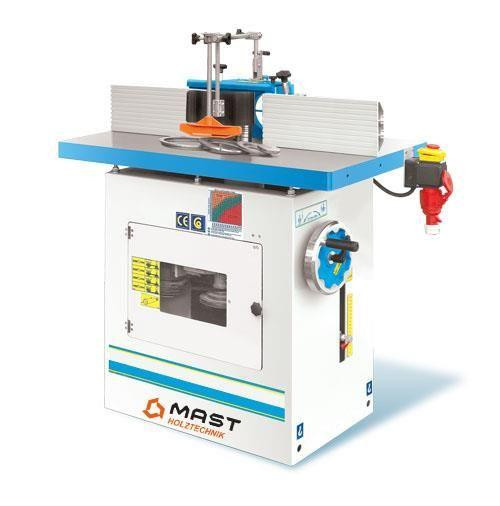

Фрезерный станок по дереву MAST Holztechnik T 1004 No title Mast-BG T 1004

Описание

Фрезерный станок по дереву MAST Holztechnik T 1004 – это надежное и эффективное деревообрабатывающее оборудование для фрезерования декоративных профилей, пазов и гребней, криволинейного фрезерования по шаблону с ручной подачей и подобных работ. Вертикальный ход шпинделя до 160 мм позволяет настроить оптимальное положение инструмента, а 4 скорости вращения (1400/ 3500/ 6000/ 8000 об/мин) – адаптировать параметры обработки под особенности операции и материала. Диаметр шпинделя составляет 32 мм, рабочая высота – 125 мм.

Массивный рабочий стол из литого чугуна с отшлифованной поверхностью обладает высокой жесткостью, стойкостью к вибрациям и долговечностью, что обеспечивает стабильность и точность фрезерования. Для минимизации зазора вокруг фрезы есть сменные кольца разных диаметров (65, 105, 160, 190 мм). Для надежной фиксации заготовки этот станок для фрезерования дерева оснащен вертикальным и горизонтальным прижимными устройствами, а для безопасности оператора и минимизации времени простоя – электронным тормозом.

Технические характеристики фрезерного станка MAST Holztechnik T 1004

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Размеры рабочего стола, мм 1000 x 500

Высота рабочего стола от пола, мм 850

Расстояние от переднего канта рабочего стола до центра шпинделя, мм 285

Диаметр шпинделя, мм ø 32

Полезная длина шпинделя, мм 125

Вертикальный ход шпинделя 160

Диаметры отверстий в рабочем столе, мм ø190-ø160-ø105-ø65

Обороты шпинделя, об/мин 8000/6000/3500/1400

Максимальный диаметр инструмента при профилировании, мм ø180

Макс. диаметр/глубина пуска инструмента под рабочую поверхность стола, мм ø180/h=75

Мощность двигателя, трехфазный, 50Hz, кВт 2.2 (3.0)

Опорные линейки, мм 2 x 350

Диаметр выходов под аспирацию, мм:

- над рабочим столом

- под рабочим столом

ø 120

ø 120

Габаритные размеры (без предохранителя и прижимного устройства), ДхШхВ 1000 х 500 х 850

Вес, кг 195

ОПЦИИ

Опорные линейки, мм 500

Интегральные линейки, мм 350; 500

Удлинительный стол слева и справа, мм 500x320

Фрезерный шпиндель (диаметр/ используемая высота), мм ø 1 1/4”/ 125 , ø 30/ 125, ø 35/ 125

Подающий аппарат

Каретка и линейка с удлинением

Преимущества фрезерного станка по дереву MAST Holztechnik T 1004 Мощность двигателя – 2,2 кВт/3 кВт Напряжение питания – 400 В Диаметр шпинделя – 32 мм Вертикальный ход шпинделя – 160 мм 4 скорости вращения шпинделя - 1400, 3500, 6000, 8000 об/мин Электрический конечный выключатель для блокировки запуска при смене оборотов Массивный чугунный рабочий стол со шлифованной поверхностью Размер стола – 1000x500 мм Комплект сменных колец разных диаметров (65, 105, 160, 190 мм) Максимальный диаметр фрезы при профилировании –180 мм Блокировка шпинделя при замене инструмента Защитный кожух шпинделя Электронный тормоз для быстрой остановки шпинделя Вертикальные и горизонтальные прижимные устройства Опорные линейки общей протяженностью 700 мм и высотой 155 мм Два выхода под аспирацию ø 120 мм (над и под столом) Жесткая, вибростойкая конструкция Вес – 195 кг. Доступные опции фрезерного станка по дереву MAST Holztechnik T 1004 Подвижная каретка для точной торцовки, шипорезки и формирования сложных угловых соединений Боковые расширительные столы Автоматическая подача заготовки Фрезерный шпиндель ø 1 1/4”/ 125 , ø 30/ 125, ø 35/ 125 Опорные линейки 500 мм Интегральные линейки 350 и 500 мм. Конструктивные особенности фрезерного станка по дереву MAST Holztechnik T 1004

ЛИТАЯ ЧУГУННАЯ КОНСТРУКЦИЯ

Станина и рабочий стол изготовлены из литого чугуна, что обеспечивает:

Высокую жесткость Виброустойчивость Сохранение геометрии в течение всего срока службы.

Шлифованная поверхность стола обеспечивает идеально ровную плоскость для плавного скольжения заготовки.

ФИКСИРОВАННЫЙ ШПИНДЕЛЬ Диаметр – 32 мм Вертикальный ход – 160 мм Рабочая высота – 125 мм 4 скорости вращения (1400, 3500, 6000, 8000 об/мин) Электронный тормоз

ВЕРТИКАЛЬНЫЙ И ГОРИЗОНТАЛЬНЫЙ ПРИЖИМЫ Обеспечивают жесткую фиксацию детали при прохождении мимо фрезы

АСПИРАЦИЯ Патрубки диаметром 120 мм над столом (в защитном кожухе) и под столом

ШИПОРЕЗНАЯ КАРЕТКА (ОПЦИЯ!!!) Кожух ø 400 мм Специальный стол, установленный на каретку Поворотная линейка с эксцентриковым прижимом

ЗАЩИТНЫЙ КОЖУХ ДЛЯ ПРОФИЛИРОВАНИЯ Для безопасного профилирования кромок деталей. Диаметр фрезы – до 180 мм

Частые вопросы

Больше о фрезерных станках и их особенностях – в ответах на частые вопросы.

Что такое рабочая высота и ход шпинделя фрезерного станка и какое они имеют значение?

Рабочая высота шпинделя – это максимальное вертикальное расстояние от поверхности рабочего стола до самой высокой точки, на которую может быть поднят режущий инструмент, или максимальная высота фрезы, которую можно безопасно установить для работы. Ограничивает максимальную толщину заготовки и максимальную высоту профилирования. Ход шпинделя – это общий диапазон его вертикального движения (вверх и вниз). Определяет, насколько глубоко или высоко можно разместить режущий инструмент для точной настройки глубины фрезерования.

Почему профессиональные фрезерные станки всегда имеют чугунную станину?

Потому что станина из литого чугуна эффективно поглощает высокочастотные вибрации, возникающие при скоростном фрезеровании, обеспечивая гладкость и точность обработанной поверхности. Также чугунная конструкция гарантирует, что шпиндельный узел и стол не деформируются под нагрузкой.

Что такое интегральные опорные линейки фрезерного станка?

Интегральные опорные линейки фрезерного станка – это специальные направляющие для заготовок, которые имеют форму, повторяющую профиль фрезы, когда она проходит сквозь них. Обеспечивают максимально полную поддержку заготовки в зоне резки, что минимизирует риск обратного выброса детали, повышает безопасность и гарантирует, что деталь не будет отклоняться от линии резки, что особенно важно при глубоком профилировании.

Какое предназначение электронного тормоза на фрезерном станке?

Электронный тормоз предназначен для быстрой остановки шпинделя после выключения двигателя. Его основные функции – предотвращение травмирования оператора, а также сокращение времени простоя, поскольку не нужно ждать, пока шпиндель остановится сам.

Зачем на фрезерном станке нужен двусторонний аспирационный отвод (над и под столом)?

Двухсторонний отвод существенно улучшает эффективность удаления пыли и стружки. Аспирация над столом удаляет большую часть стружки, выбрасываемую из зоны резки во время фрезерования. Аспирация под столом удаляет мелкую пыль и опилки, падающие через отверстие в столе.
