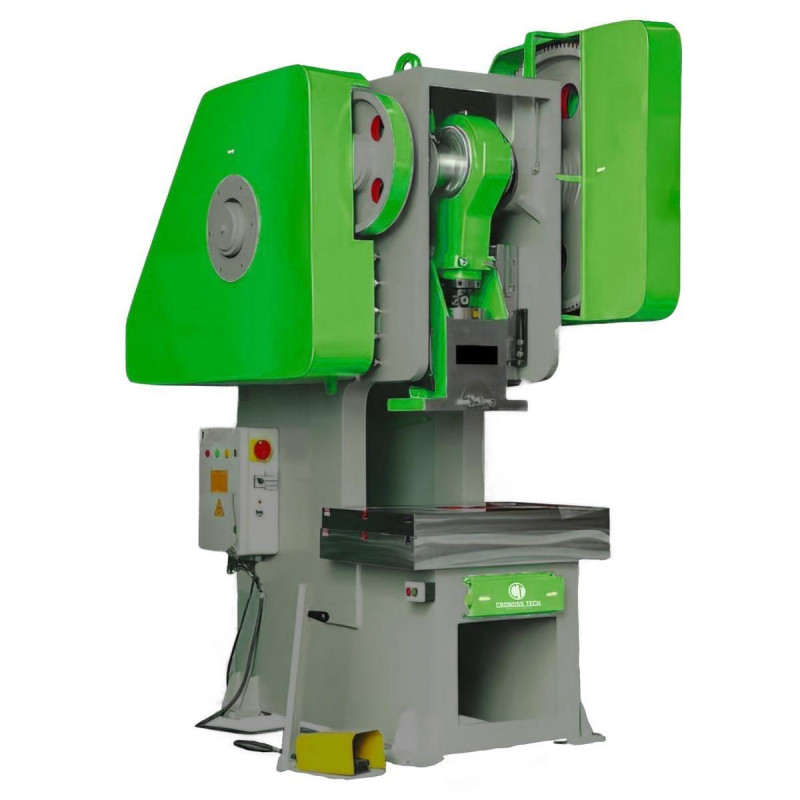

Гидравлический эксцентриковый С-образный пресс CECP 100 Mast CECP 100

Описание

Гидравлический эксцентриковый С-образный пресс CECP 100 – это высокоэффективное оборудование для гибки, штамповки и пробивки листового металла с усилием 100 тонн. Регулируемый на 20-140 мм ход штока позволяет регулировать глубину обработки, а диапазон ползуна 0-70 мм – адаптировать оборудование под разную высоту инструмента. Трехфазный двигатель мощностью 7,5 кВт обеспечивает движение ползуна со скоростью 50 ударов/мин, что делает пресс эффективным решением для серийного производства.

Пневматические сцепление и тормоз обеспечивают мгновенный запуск и остановку, что гарантирует точное позиционирование ползуна для следующего удара. Управление рабочим циклом производится с помощью PLC-контроллера. Сварная стальная конструкция устойчива к деформациям и вибрациям, а автоматическая централизованная система смазки уменьшает износ механизмов. Для безопасности работы этот C-образный пресс 100 тонн оснащен двухкатушечным предохранительным клапаном и защитным инфракрасным занавесом.

Особенности гидравлического эксцентрикового С-образного пресса CECP 100 Универсальность для разных операций Трехфазное питание Мощность двигателя – 7,5 кВт Усилие – 100 тонн Регулировка хода штока в диапазоне 20-140 мм Диапазон ползуна – 0-70 мм Размещенные с 4 сторон направляющие ползуна Производительность – 50 ударов/мин PLC-контроллер Пневматические сцепление и тормоз Пневматическая ножная педаль Автоматическая централизованная система смазки Двухкатушечный предохранительный клапан Фотосенсорный световой занавес Коленчатый вал и приводные валы из стали 4140 Шатун и опоры из сферического чугуна Сварной корпус из конструкционной стали Габаритные размеры – 2300х1600х2600 мм Вес – 6 тонн Допуски по параллельности и перпендикулярности соответствуют стандартам ISO и DIN. Частые вопросы

Подробнее о гидравлических эксцентриковых прессах для листового металла - в ответах на частые вопросы.

Какие особенности гидравлических эксцентриковых прессов для листового металла?

Гидравлические эксцентриковые прессы совмещают принципы механического (эксцентрикового) пресса с силой и контролем гидравлического привода. Эксцентриковый механизм обеспечивает высокую скорость хода, а гидравлика – мощное и контролируемое усилие.

Какие существуют типы гидравлических эксцентриковых прессов?

По конструкции рамы гидравлические эксцентриковые прессы делятся на:

С-образные – универсальные, обеспечивают свободный доступ к рабочей зоне с трех сторон Н-образные – имеют более высокую жесткость и устойчивость к нагрузкам. Как работает гидравлический эксцентриковый пресс?

Принцип работы такой:

Гидравлика подает давление на цилиндр или приводной механизм. Цилиндр перемещает ползун (верхний стол) вертикально. Верхний стол ударяет по инструменту (пуансону), формирующему или пробивающему лист металла на нижнем столе (матрица). Сила и скорость удара регулируются через гидравлический клапан или PLC. После удара ползун возвращается в исходное положение. Чем гидравлический эксцентриковый пресс отличается от механического?

Гидравлический эксцентриковый пресс позволяет регулировать силу и скорость удара, в то время как механический имеет фиксированную силу, определяемую кривошипом.

Как выбрать гидравлический эксцентриковый пресс?

Выбор гидравлического эксцентрикового пресса основан на следующих критериях:

Сила удара/тоннаж – зависит от толщины и материала листа Диапазон хода ползуна – определяет тип возможных операций Размеры столов и расстояние между ними – определяют размер детали и матриц Система управления – наличие PLC и возможность регулировки параметров Безопасность – световые завесы, двойные педали, гидравлические клапаны Надежность и материалы конструкции – жесткая рама, высококачественные металлические компоненты.
