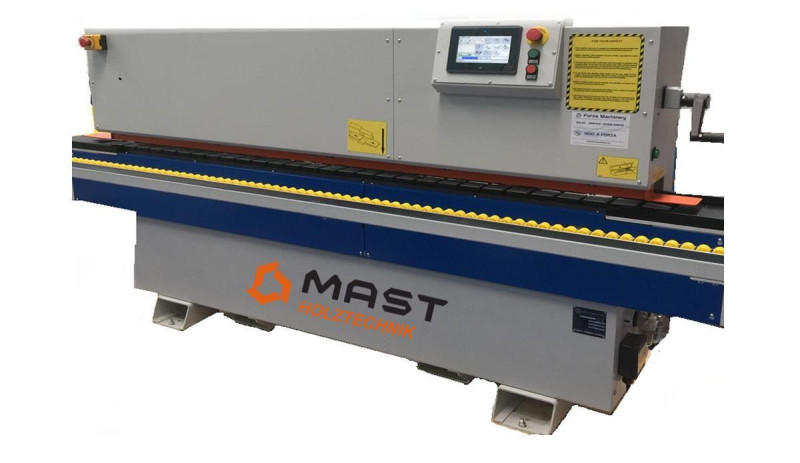

Кромкооблицовочный станок MAST Holztechnik KZM 6 Compact No title Mast-BG KZM 6 Compact

Описание

Кромкооблицовочный станок MAST Holztechnik KZM 6 Compact предназначен для облицовки прямолинейных торцов плитных материалов (ЛДСП, МДФ и т.д.) рулонной кромкой ABS/PVC или меламиновой кромкой толщиной до 3 мм. Оснащен всеми основными рабочими узлами, необходимыми для полного цикла обработки. Благодаря относительно небольшим габаритам (длина 2790 мм) идеально подходит для небольших цехов, где важна экономия пространства.

Позволяет работать с заготовками толщиной 8-60 мм, минимальный размер детали - 100х100 мм. Подача осуществляется с фиксированной скоростью 10 м/мин. Панель управления с большим дисплеем, на котором отображаются текущие параметры обработки, позволяет максимально контролировать рабочий процесс. Жесткая, виброустойчивая станина обеспечивает стабильность обработки, что делает этот станок для наклеивания кромки точным и надежным.

Технические характеристики кромкооблицовочного станка MAST Holztechnik KZM 6 Compact

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Толщина обрабатываемых деталей, мм 8-60

Минимальная длина обрабатываемых деталей, мм 100

Минимальная ширина детали, мм 100

Толщина кромки, мм 0,4 – 3,0

Скорость подачи, м/мин 10

Торцовочный агрегат

Мощность двигателя, кВт 2 х 0,22

Обороты двигателя, об/мин 12000

Узел снятия свесов

Мощность двигателя, кВт 2 х 0,55

Обороты двигателя, об/мин 12000

Неподвижный расширительный стол с роликами

Диаметр патрубка под аспирацию, мм 1хø100, 2хø120

Рабочее давление, Бар 6.5

Общая мощность, кВт 6.9

Габаритные размеры, ДхШхВ 2790 х 1142 х 1685

Вес, кг 910

ОПЦИИ

Полировальный узел

Узел радиусной цикли

Узел клеевой цикли

Инфракрасная лампа для подогрева торца детали

Очищающая жидкость

Пакет Nesting

Сенсорный экран

Опорный стол с роликами

Преимущества кромкооблицовочного станка MAST Holztechnik KZM 6 Compact Полный цикл обработки при компактных размерах Электронные датчики для контроля работы всех узлов Датчик на входе и электронный фотоконцевик Цифровой индикатор толщины детали Стабильная, равномерная подача благодаря конвейеру с резиновыми сегментами Система прижима с тремя роликами с антистатическим покрытием Электронная регулировка температуры клея Автоматическое снижение температуры клея при простое Быстросменная клеевая ванна с тефлоновым покрытием Удобная и понятная панель управления Отображение параметров обработки на сенсорном дисплее (опция) Встроенные термоконтакты Реле контроля фаз Выходы под аспирацию - 1хø100, 2хø120 Жесткая, массивная, виброустойчивая конструкция. Конструктивные особенности кромкооблицовочного станка MAST Holztechnik KZM 6 Compact

КОНВЕЙЕР ПОДАЧИ Цепной транспортер с резиновыми сегментами шириной 73 мм Надежный цепной привод Датчик на входе, который синхронизирует работу всех узлов с моментом поступления детали

ПРИЖИМНАЯ ГРУППА Один большой ведущий ролик и два конусных ролика с пневматическим прижимом. Антистатическое покрытие роликов

КЛЕЕВЫЙ УЗЕЛ Электронный терморегулятор для поддержания температуры клея Автоматическое снижение температуры клея при простое Быстросменная клеевая ванна с тефлоновым покрытием Регулируемый клеевой валик Нанесение клея в направлении движения детали

ТОРЦОВОЧНЫЙ АГРЕГАТ Точная обрезка переднего и заднего свесов кромки по длине детали Два высокочастотных двигателя (2 х 0,22 кВт, 12000 об/мин) Диски Ø110х 32 зуба Регулировка угла пил от 0 до 15° Установка узла на точных линейных направляющих

ФРЕЗЕРНЫЙ УЗЕЛ ДЛЯ СНЯТИЯ СВЕСОВ Два высокочастотных двигателя (2 х 0,55 кВт, 12000 об/мин) Фрезерные головки Ø75 мм Вертикальная и горизонтальная настройка

УЗЕЛ РАДИУСНОЙ ЦИКЛИ (ОПЦИЯ!!!) Удаление микроволн после фрезерования

УЗЕЛ КЛЕЕВОЙ ЦИКЛИ (ОПЦИЯ!!!) Удаление остатков клея

ПОЛИРОВАЛЬНЫЙ УЗЕЛ (ОПЦИЯ!!!) Два двигателя (2х0,18 кВт) Очистка кромки от загрязнений Придание блеска и гладкости

Частые вопросы

Больше об особенностях конструкции и эксплуатации кромкооблицовочных станков – в ответах на частые вопросы.

Как в кромкооблицовочном станке работает система автоматического снижения температуры клея?

После простоя свыше 10-15 минут электроника автоматически снижает температуру бака на 40-50°C во избежание перегрева клея. При возобновлении работы система быстро возвращает рабочую температуру. Это увеличивает ресурс клеевого материала и снижает издержки.

Какие преимущества инфракрасной лампы перед клеевым узлом кромкооблицовочного станка?

Инфракрасная лампа предназначена для предварительного нагрева торца детали непосредственно перед нанесением клея. В холодном помещении или при подаче холодной плиты инфракрасная лампа поднимает температуру торца, что предотвращает слишком быстрое охлаждение нанесенного клея-расплава, обеспечивая оптимальную температуру смачивания и лучшую адгезию, что критично для прочности шва.

Почему в современных кромкооблицовочных станках клеевые ванны имеют тефлоновое покрытие?

Тефлоновое покрытие предотвращает налипание клея (особенно PUR) и облегчает очистку. Это сокращает время простоя при изменении клеевого состава или цвета.

Зачем кромкооблицовочные станки оснащаются счетчиками длины кромки?

Счетчик длины кромки позволяет точно отслеживать, сколько кромки (и, соответственно, клея) было потрачено на партию, что важно для калькуляции себестоимости продукции. Так как ресурс фрез и пил измеряется именно в погонных метрах обработки, счетчик позволяет определить, когда пришло время для замены или перетачивания режущего инструмента.

Как в автоматическом кромкооблицовочном станке происходит переход между узлами?

Заготовка подается конвейерной системой, а оптические или механические датчики посылают сигнал каждому узлу, когда начинается передний край заготовки, когда проходит нужная зона и когда заканчивается деталь. Благодаря этому каждый узел включается точно в нужный момент.
