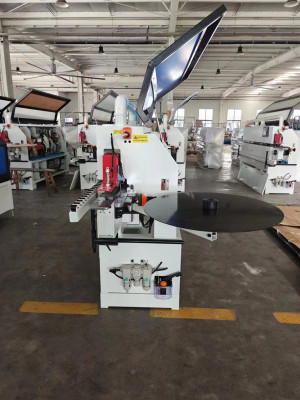

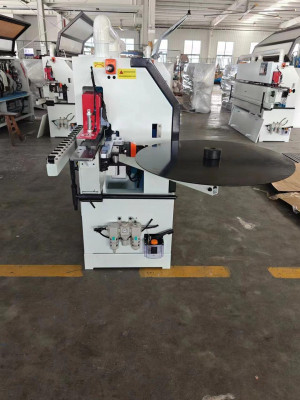

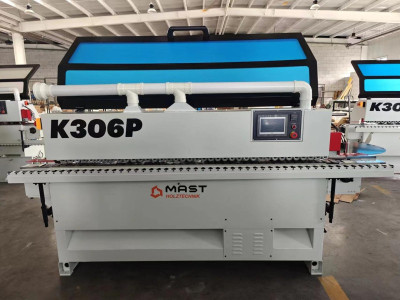

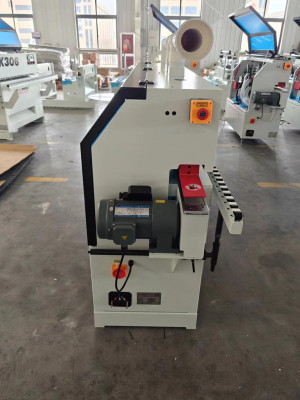

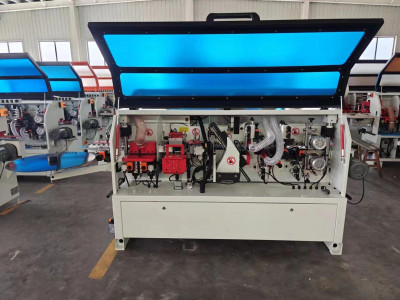

Кромкооблицовочный станок MAST Holztechnik K306Р No title MK306P

Описание

Кромкооблицовочный станок MAST Holztechnik K306Р - предназначен для наклейки кромки ПВХ, ABS, меламин, толщиной до 3 мм на прямые торцы мебельных деталей из ЛДСП, МДФ, фанеры. Такой станок необходим на небольших и малых предприятиях по производству корпусной мебели.

Схема обработки

Отличительные особенности

Скорость подачи 8 м/мин; Бачок для клея-расплава с электронным блоком контроля температуры; Регулировка количества наносимого клея; Гильотину для предварительной торцовки толстого материала кромки из ПВХ или АБС; Торцовочный узел для обрезки переднего и заднего свесов пилой; Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм; Полировальный узел; Магазин подачи рулонного материала кромки; Пульт управления на панели станка; На украинском языке Поддерживающая направляющая для габаритных заготовок; Регулятор сжатого воздуха; Регулятор сжатого воздуха.

Конструктивные особенности

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительного прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.

Оснащается инструментом: 2 алмазные фрезы.

Клеевой узел

Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносного вала.

Винтовая точная настройка кол-ва клея. Аккуратный клеевой шов. Не требуется регулировка на толщину материала

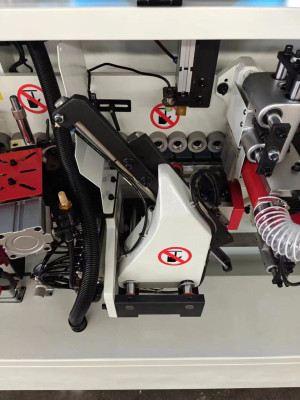

ТОРЦОВОЧНЫЙ АГРЕГАТ

Промышленный двигатель (12 000 об/мин), 2 х 0,22 кВт.

Пилки перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Эта система зарекомендовала себя как надежная и стабильная на протяжении всего срока эксплуатации.

Отличительные особенности:

Простое линейное движение вверх-вниз; Простая схема пневматики; призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие

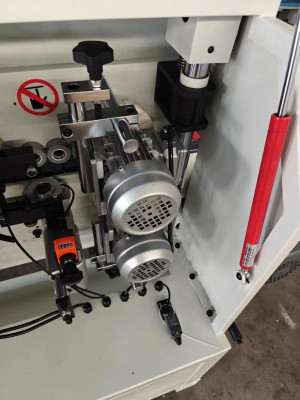

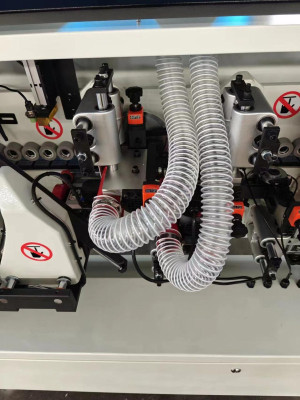

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВИДОВ

Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт.

Мощность двигателей 0,37 кВт позволяет фрезеровать край с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра:

Осуществляют плавный заход на деталь; исключают повреждение любой фанерованной поверхности.

Оснащены счетчиками точной настройки на различную толщину кромки

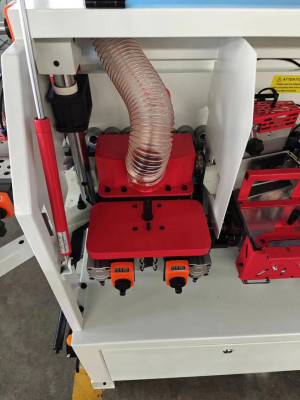

УЗЕЛ РАДИУСНОЙ ЦИКЛИЗАЦИИ

Предназначен для удаления микроволны на обработанной поверхности кромки после фрезерного узла.

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Эта операция обеспечивает:

Блеск обработанной поверхности. Очищает от загрязнений. Восстанавливает цвет после цикльного узла. Формирует микро радиус у тонкой кромки (притупляет острый край).

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.

КОНВЕЕР

Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей, прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок

ПНЕМОШТОК

Предназначен для ограничения преждевременной подачи заготовки.
