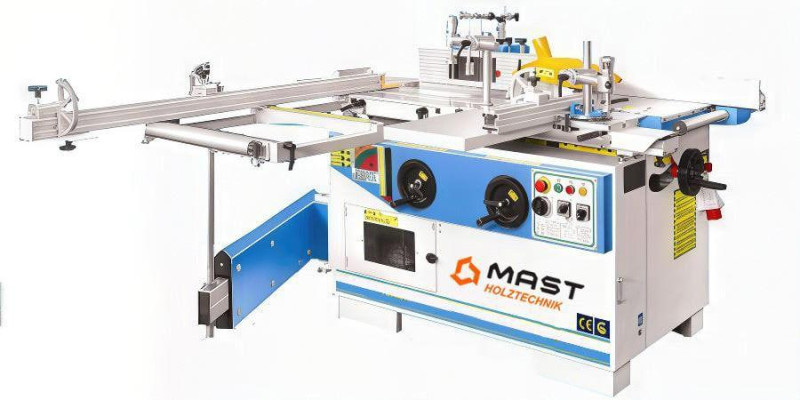

Пятиоперационный станок MAST Holztechnik K5-32 Unknown Mast-BG K5-32

Описание

Пятиоперационный станок MAST Holztechnik K5-32 – это комбинированное деревообрабатывающее оборудование, сочетающее в себе несколько важных функций. Наличие таких рабочих узлов, как фуганок, рейсмус, фрезер и форматная пила, делают этот станок универсальным для различных применений. Опционально станок также может оснащаться подрезным узлом и сверлильно-долбежным устройством. Весомым преимуществом являются независимые двигатели узлов: фрезерный и пильный агрегаты имеют отдельные двигатели мощностью 2,2 кВт каждый, а фуговальный и рейсмусовый работают от общего двигателя мощностью 2,2 кВт.

Рабочая ширина фуганка и рейсмуса составляет 320 мм, толщина заготовок – 4-230 мм. 3-ножевой строгальный вал ø 100 мм имеет скорость вращения 5000 об/мин. Фрезерный шпиндель имеет диаметр 30 мм и вертикальный ход 160 мм. 4 скорости вращения (8000/ 6000/ 3500/ 1400) позволяют подобрать оптимальный режим обработки. Максимальный диаметр инструмента – 180 мм при профилировании и 250 мм при шипорезке. На пильном узле возможна установка диска диаметром 250 мм или 315 мм. Наклон диска на 90-45° позволяет выполнять угловые резы. Несмотря на столь широкий функционал, этот комбинированный деревообрабатывающий станок 5-в-1 достаточно компактный и занимает немного места, что делает его идеальным выбором для небольших и средних мастерских.

Технические характеристики пятиоперационного станка MAST Holztechnik K5-32

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Фуговальный узел

Ширина рабочих столов, мм 320

Общая длина столов, мм 1500

Максимальная толщина снимаемого слоя, мм 5

Диаметр ножевого вала, мм ø 100

Количество ножей 3

Размеры ножей, мм 320 х 30 х 3

Обороты ножевого вала, об/мин 5000

Мощность двигателя, кВт 2.2

Размеры опорной линейки, мм 155

Рейсмусовый узел

Размеры рабочего стола, мм 600 x 316

Толщина обрабатываемой детали мин/макс, мм 4-230

Скорость подачи, м/мин 7

Максимальная толщина снимаемого слоя, мм 3

Фрезерный узел

Размеры рабочего стола, мм 1250 x 450

Диаметр шпинделя, мм ø 30

Рабочая длина шпинделя, мм 125

Вертикальный ход шпинделя, мм 160

Максимальный диаметр инструмента, мм:

- при профилировании

- при шипорезке

ø 180

ø 250

Обороты шпинделя, об/мин 8000/6000/3500/1400

Диаметры отверстия рабочего стола, мм ø190-ø160-ø105-ø65

Мощность двигателя, кВт 2.2 (3.0)

Максимальный диаметр/глубина спуска инструмента под рабочую поверхность стола, мм ø180/h=75

Высота рабочего стола от пола, мм 850

Опорные линейки, мм 2 x 350

Диаметр выходов под аспирацию, мм:

- под рабочим столом

- на защитном кожухе

ø 120

ø 120

Пильный узел

Размеры форматного стола, мм 1500 x 285

Диаметр пильного диска, мин/макс, мм ø250/ø315

Диаметр посадочного отверстия, мм ø 30

Наклон пильного диска (°) 90-45

Макс. высота пропила, 90°/45°, мм:

- при диаметре диска ø 315 мм

- при диаметре диска ø 250 мм

102 / 72

70 / 49

Обороты диска, об/мин 4000

Мощность двигателя, кВт 2.2 (3.0)

Диаметр выхода под аспирацию, мм ø 120

Макс. широта пропила с параллельной линейкой, мм 630

Общие характеристики станка

Габаритные размеры (ДхШхВ), мм 1700 х 1300 х 900

Необходимая площадь, м 3.85 х 4.5

Вес, кг 650

ОПЦИИ

Подрезной агрегат

Диаметр пильного диска, мм Ø 120

Диаметр посадочного отверстия, мм Ø 20

Обороты подрезного диска, об/мин 8000

Мощность двигателя, кВт 0.75 (1.0)

Сверлильный узел

Максимальный диаметр сверла, мм Ø16

Размеры рабочего стола, мм 300х500

Продольный ход, мм 210

Поперечный ход, мм 250

Вертикальный ход, мм 160

Стол форматный, мм 1270

Опорные линейки защиты фрезерного шпинделя, мм 2х500

Интегральные линейки защиты фрезерного шпинделя, мм 2х350, 2х500

Расширение форматного стола, мм 500х320

Эксцентриковые тиски

Поперечный упор для торцовки

Опорная линейка для поперечной пилы, мм 900

Мощность гл. двигателя, кВт 3.0 (4.0)

Однофазные двигатели 2.2 (3.0)

Диаметр фрезерного шпинделя, мм Ø1 ¼”, Ø32, Ø35

Преимущества пятиоперационного станка MAST Holztechnik K5-32 Многофункциональность – сочетает в одном корпусе фуганок, рейсмус, фрезер и форматную пилу. Опционно – подрезной узел и сверлильно-долбежное устройство Независимые двигатели фрезерного и пильного узлов мощностью 2,2 кВт каждый Совместный двигатель фуговального и рейсмусового узлов мощностью 2,2 кВт Напряжение питания – 400 В Габаритные размеры (ДхШхВ) – 1700х1300х900 мм Вес – 650 кг.

Фуговальный и рейсмусовый узлы

Ширина обработки – 320 мм 3-ножевой строгальный вал ø 100 мм Скорость вращения вала – 5000 об/мин Глубина снятия за проход – 5 мм фуганок, 3 мм рейсмус Толщина детали – 4-230 мм Литые чугунные столы со шлифованной поверхностью Размер фуговальных столов – 320х1500 мм Размер рейсмусового стола – 316х600 мм Скорость подачи – 7 м/мин Алюминиевая направляющая линейка с наклоном на 90-45°.

Фрезерный узел

Диаметр шпинделя – 30 мм Вертикальный ход шпинделя – 160 мм 4 скорости вращения шпинделя (1400, 3500, 6000, 8000 об/мин) Максимальный диаметр фрезы - 180 мм для профилирования, 250 мм для шипорезки Регулируемый упор с двумя линейками и микрометрическими настройками.

Пильный узел

Диаметр режущего диска – 250 мм; 315 мм Скорость вращения – 4000 об/мин Наклон пильного диска на 90-45° Глубина пропила (90°/45°): диаметр диска 250 мм – 70/49 мм, диаметр диска 315 мм – 102/72. Доступные опции пятиоперационного станка MAST Holztechnik K5-32 Сверлильно-пазовальное устройство Подрезной диск Форматная каретка с ходом 1270 мм Расширение форматного стола 500х320 мм Эксцентриковые тиски Опорные и интегральные линейки Мощность главного двигателя 3 кВт/4 кВт Однофазные двигатели Фрезерный шпиндель Ø1 ¼”, Ø32, Ø35. Конструктивные особенности пятиоперационного станка MAST Holztechnik K5-32

ФУГОВАЛЬНЫЙ УЗЕЛ

Литые фуговальные столы являются надежной базой для обработки. Наклон направляющей линейки позволяет снимать фаску.

РЕЙСМУСОВЫЙ УЗЕЛ

На рейсмусе возможна обработка деталей высотой 4-225 мм. Отображение размера по линейке и механическому счетчику.

ФРЕЗЕРНЫЙ УЗЕЛ

Шпиндель диаметром 32 мм. Четыре скорости вращения (2000/3100/4400/7000 об/мин) дают возможность оптимально подобрать режим резки под разные задачи.

ПИЛЬНЫЙ УЗЕЛ

Возможность продольного, поперечного и углового раскроя, а также пиление с подрезной пилой (опция) фанерованных плитных материалов.

Частые вопросы

Больше полезной информации о конструкции и эксплуатации многооперационных станков – в ответах на частые вопросы.

Как в многооперационных станках обеспечивается точность позиционирования при переходе между операциями?

Точность позиционирования обеспечивается благодаря жесткой литой или стальной раме, калиброванным направляющим, а также фиксаторам положения рабочих столов и шпинделей.

Как в многооперационных станках происходит смена режимов?

Смена режимов в многооперационных деревообрабатывающих станках происходит через механическую перенастройку (изменение положения столов, инструмента и т.д) и переключение приводов.

Каковы преимущества независимых двигателей на все узлы многооперационного станка?

Независимые двигатели обеспечивают следующие преимущества:

Оптимизированная мощность для каждого узла Удобство переключения между режимами и быстрая перенастройка станка. Из какого материала обычно производится рама многооперационных станков?

Рама обычно производится из литого чугуна или стальных профильных балок, что обеспечивает высокую жесткость и уменьшает вибрации во время работы.

Как производится удаление пыли и стружки в многооперационных станках?

Все рабочие узлы имеют отдельные патрубки для подключения централизованной аспирации. Это позволяет сосредоточить максимальную мощность всасывания именно на работающем узле.
