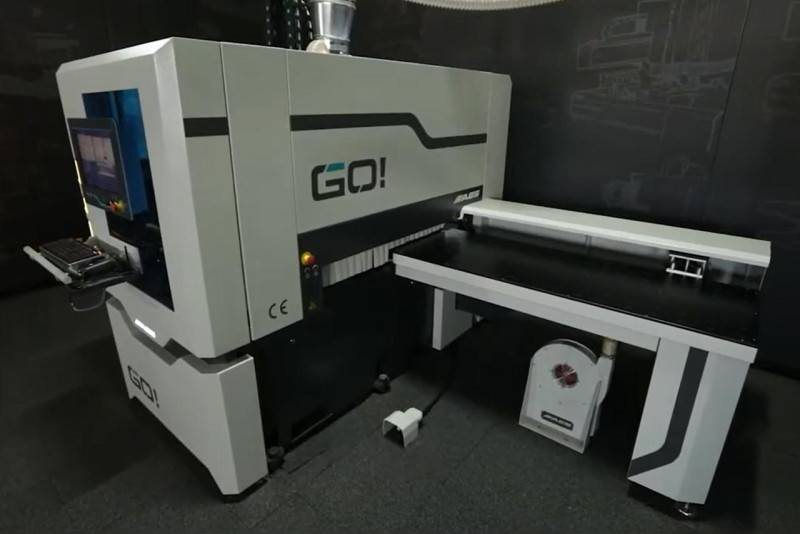

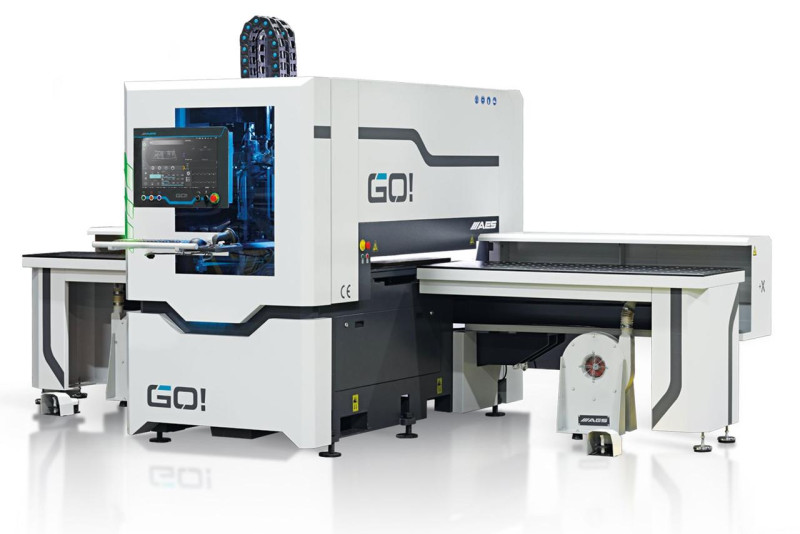

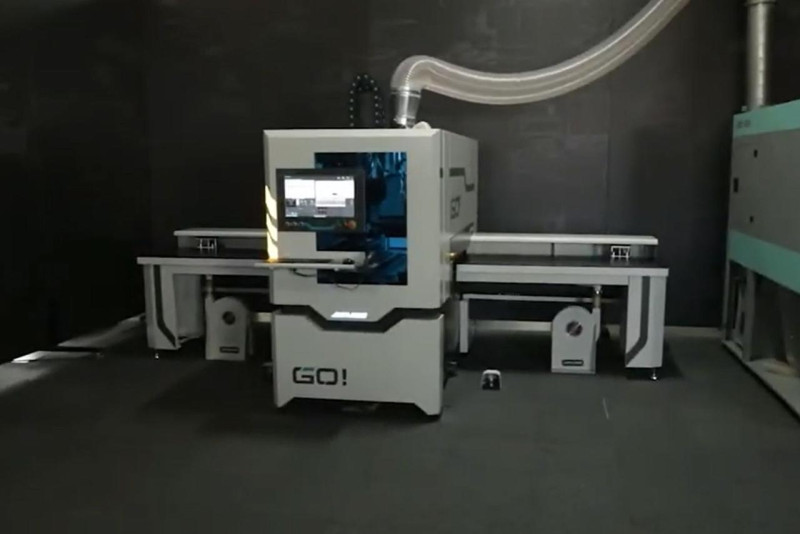

Сверлильно-присадочный станок с ЧПУ AES GO! 1300 M ATC AES AES GO!1300MATC

Описание

GO! - cверлильный станок с числовым программным управлением был разработан AES для деревообрабатывающей промышленность. Модель предназначена для серийных и эффективных буровых работ. Двигатель шпинделя можно добавить в качестве опции и сделать операции фрезерования простыми и эффективными. Гибкая система может адаптироваться к концепции буровой линии.

УПРАВЛЕНИЕ ОСИ И НАПРАВЛЕНИЕ

Оси X и Y машины были разработаны с зубчатой рейкой для точного позиционирования и высокой скорости. Ось Z управляется стержнем с резьбой. Все оси приводятся в движение сервоприводами без кисти мягко благодаря Linear Rails.

РАБОЧИЙ СТОЛ СТАНКА И ВОЗМОЖНОСТЬ ЗАМЕНЫ ИНСТРУМЕНТА

Рабочий стол машины был разработан с рабочим столом воздушной флотации, чтобы обеспечить простоту использования машины. Загрузка по оси X может быть неограниченной благодаря рабочему столу спереди и сзади станка.

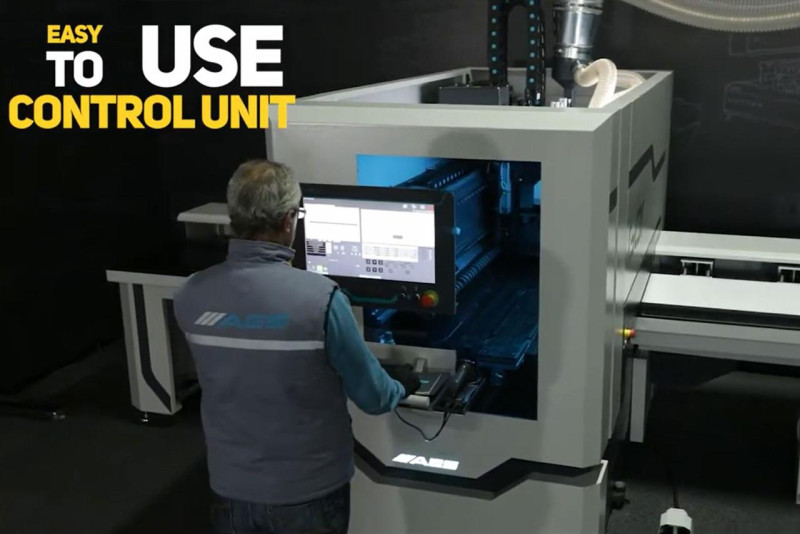

УСТРОЙСТВО УПРАВЛЕНИЯ

Блок управления станком с ЧПУ имеет возможность управления через портал с четырьмя осями. Благодаря чувствительной интерполяции обеспечивается отличный контроль движения по всем осям. Операционная система станка может работать с кодами G. Блок маховика позволяет использовать машину вручную.

AES GO! — это сверлильный станок с ЧПУ, разработанный AES Group для деревообрабатывающей промышленности.

Модели GO! разработаны для проведения сверлильных работ серийно и эффективно. Он может легко выполнять операции маршрутизации с опцией шпиндельного двигателя.

Данное оборудование выполняет сверление отверстий в последовательном и точном режиме.

Станок может использоваться для резки и механической обработки с помощью опционально установленного фрезерного двигателя. Благодаря автоматической смене инструмента (опция) достигается максимальная производительность на производстве.

Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.

СХЕМА СБОРА ГОТОВОГО ИЗДЕЛИЯ:

Модель может использоваться для резки и механической обработки с креплением фрезерного двигателя. Благодаря автоматической смене инструмента увеличивается эффективность производства.

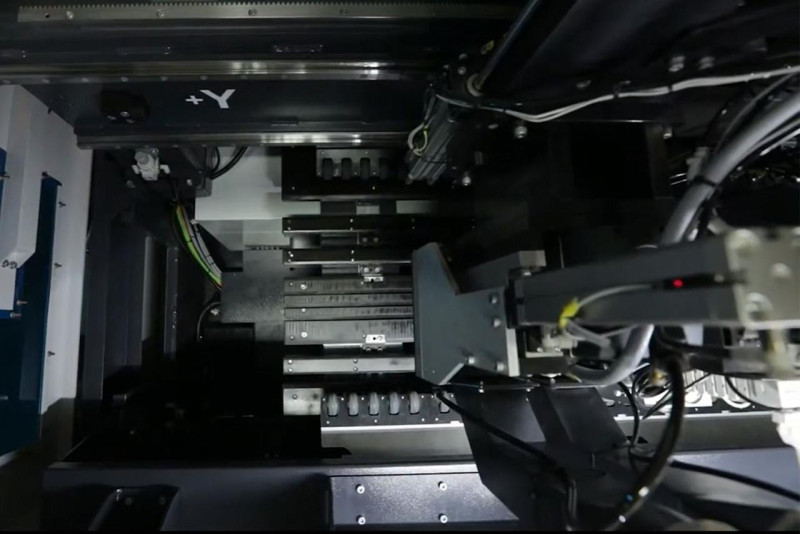

1. Настраиваемый высокопроизводительный расточный блок в соответствии с потребностями клиентов

В зависимости от потребностей заказчика к станку могут быть добавлены различные варианты сверлильных головок. С помощью высокопроизводительного блока отверстий могут быть реализованы вертикальные отверстия, боковые отверстия и канализация различного диаметра.

2.Идеальные результаты в приложениях для маршрутизации

Ручная и автоматическая смена инструмента мощностью 5,5/9 кВт обеспечивает отличные результаты с высокой производительностью в ваших фрезерных приложениях вместе с двигателем маршрутизатора, включая 3D-обработку с возможностью подключения ISO 30 и HSK F63.

3. Многоходовое использование с устройством автоматической смены инструмента

Устройство автоматической смены инструмента, которое поставляется с моделью ATC, позволяет быстро и легко менять различные типы инструментов, обеспечивая различные типы обработки.

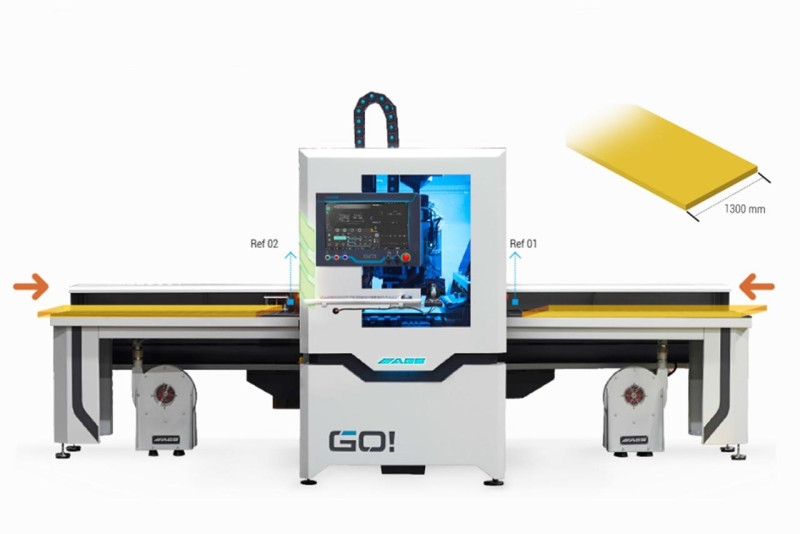

Легко обрабатывайте различные типы конструкций благодаря области обработки 1300 мм и функции подачи деталей с обеих сторон. Выполните сверление и фрезерование с 5 сторон детали.

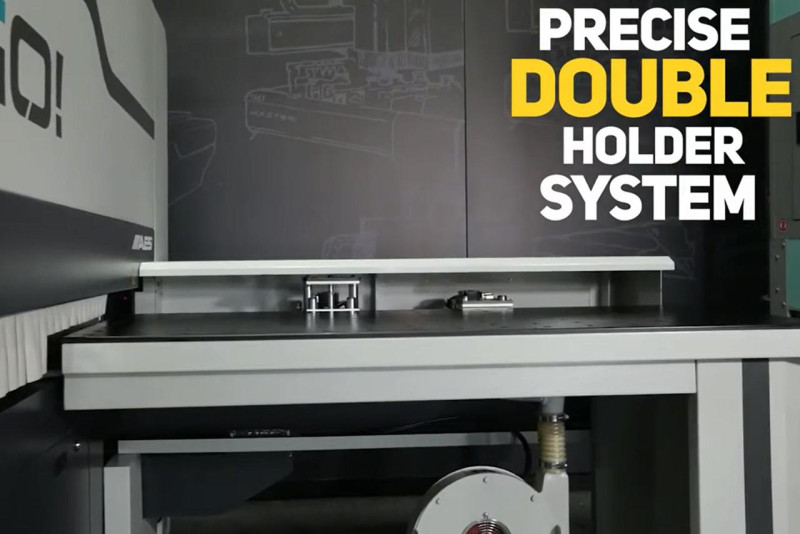

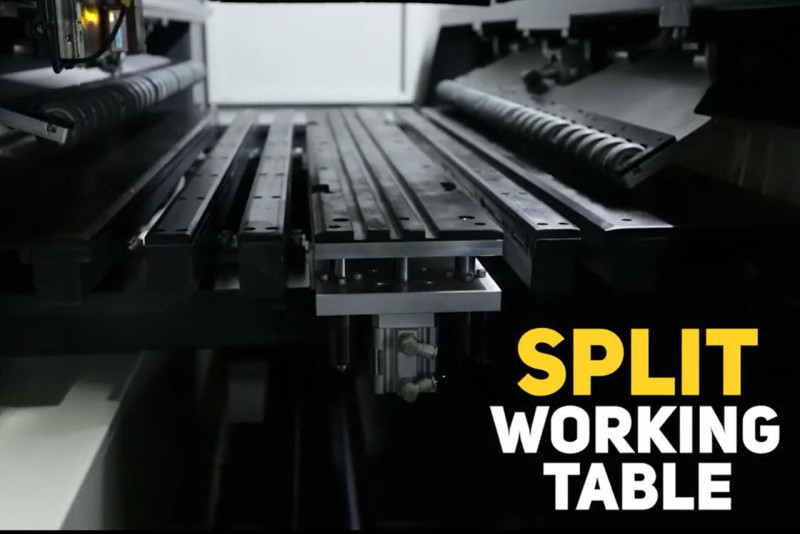

ТОЧНОЕ РАЗМЕЩЕНИЕ С ДВОЙНЫМ ДЕРЖАТЕЛЕМ

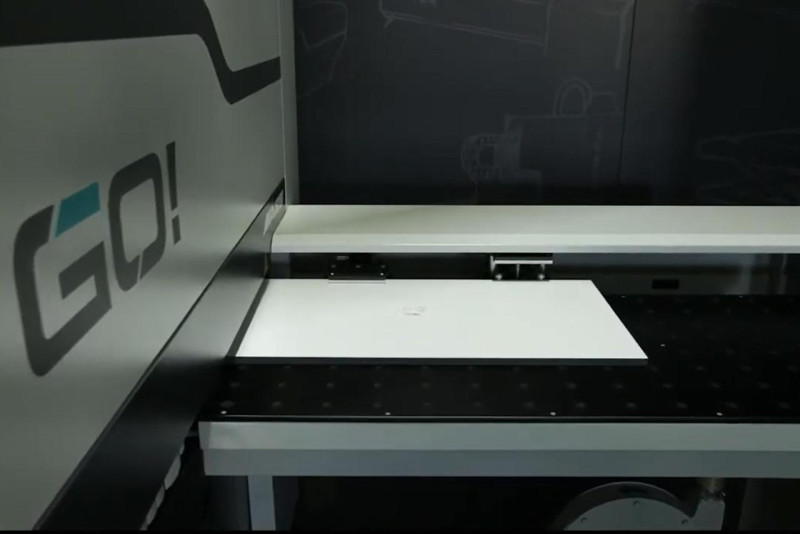

ВОЗДУШНЫЙ РАБОЧИЙ СТОЛ

СИСТЕМА ДАВЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ДЕТАЛЕЙ

• Возможность управления 32 осями;

• 1 управления шпинделем;

• Дистанционное ввода/вывода с дополнительным 256 входом/выходом;

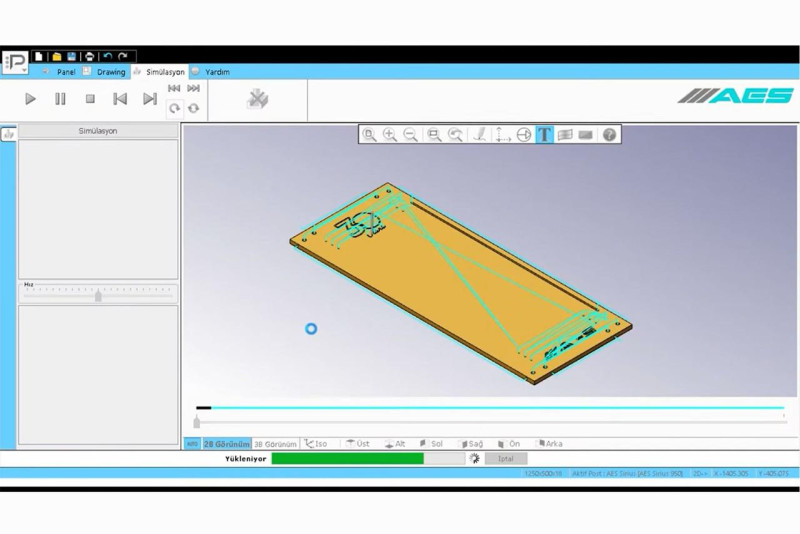

• Операционная система на базе Windows;

• 17-дюймовый цветной LCD - экран TFT;

• Встроенный Ethernet;

• Импульсный или серво контроллер напряжения;

• Легкий монтаж и настройка;

• Автоматическая функция замедления угла (G09);

• Дополнительная функция дистанционного мониторинга.

OPD 201002 ОПЦИЯ ОХЛАЖДЕНИЯ ИНСТРУМЕНТА 3.500 €
Это устройство позволяет охлаждать инструмент во время резки алюминия или легких металлов.

OPD 201003 EL HANDWHEEL
Маховик - это портативная консоль, подключаемая к блоку управления ЧПУ, которую можно использовать для ручных операций ввода / вывода.

OPD 201004 РУЧНОЙ КЛЕММА ОПЦИЯ 1.350 €
Teach Pendant - это портативная консоль, подключаемая к системам управления OPEN, которая может использоваться для ручных операций ввода/вывода.

OPD201004 ОПЦИЯ СЧИТЫВАТЕЛЯ ШТРИХ-КОДА 1.750 €
• 1D лазерный считыватель штрих-кода
• Wi-Fi (433 МГц) Link
• Разрешение 0,1 мм
• Расстояние считывания 0 ~ 250 мм

OPD101001 ШПИНДЕЛЬНЫЙ ДВИГАТЕЛЬ 5,5 ER32 или ISO30 (СТАНДАРТНЫЙ)

• Мощность 5,5 - 6,2 кВт;
• Максимум 18 000 об/мин;
• Напряжение 380 В;
• Система воздушного охлаждения;
• Система ручной смены инструмента или ISO30.

OPD201003 ШПИНДЕЛЬНЫЙ ДВИГАТЕЛЬ 7,5 - 9 кВт (СТОИМОСТЬ ПОВЫШЕНИЯ) 3.500 €

• Мощность 7,5 - 9 кВт;
• Максимум 24000 об/мин;
• Напряжение 380 В;
• Автоматическая блокировка инструмента с пневматическим поршнем;
• Керамические подшипники спереди и сзади;
• Корпус шпинделя из алюминиевого сплава;
• Принудительное воздушное охлаждение;
• Вес 31 кг.

OPD201100 РАСТУЧАЮЩАЯ УСТАНОВКА - ОБЪЕМ НА 17 ИНСТРУМЕНТОВ (СТАНДАРТНЫЙ)

• 10 вертикальных шпинделей, 6 осей X, 4 направления оси Y;
• Горизонтальный шпиндель 3x2, 1 пильный диск;
• Максимальная скорость вертикального шпинделя 6.000 об/мин.;
• Максимальная скорость горизонтального шпинделя 4,740 об/мин.;
• Максимальная скорость пильного полотна 7,500 об/мин.;
• Мощность привода 1,7 кВт;
• Инструментальное соединение Ø10;
• Вес 45 кг.

OPC201101 РАСТУЧАЮЩАЯ УСТАНОВКА - ОБЪЕМ НА 21 ИНСТРУМЕНТ (СТОИМОСТЬ ОБНОВЛЕНИЯ) 2.000 €
• 14 вертикальных шпинделей, 10 осей X, 4 направления оси Y;
• Горизонтальный шпиндель 3x2, 1 пильный диск;
• Максимальная скорость вертикального шпинделя 6.000 об/мин.;
• Максимальная скорость горизонтального шпинделя 4,740 об/мин.;
• Максимальная скорость пильного полотна 7,500 об/мин.;
• Мощность привода 1,7 кВт;
• Инструментальное соединение Ø10;
• Вес 67 кг.

OPD201102 СВЕРЛИЛЬНЫЙ БЛОК - ОБЪЕМ 22 ИНСТРУМЕНТОВ (СТОИМОСТЬ ОБНОВЛЕНИЯ) 3.250 €

• 14 вертикальных шпинделей, 10 осей X, 4 направления оси Y;
• Горизонтальный шпиндель 3x2, 2 пильных полотна;
• Максимальная скорость вертикального шпинделя 6.000 об/мин.;
• Максимальная скорость горизонтального шпинделя 4,740 об/мин.;
• Максимальная скорость пильного полотна 7,500 об/мин.;
• Мощность привода 1,7 кВт;
• Инструментальное соединение Ø10;
• Вес 67 кг.
