Фрезерний верстат з ЧПУ MAST HOLZTECHNIK 1325Pro DSP Mast-1325Pro

Описание

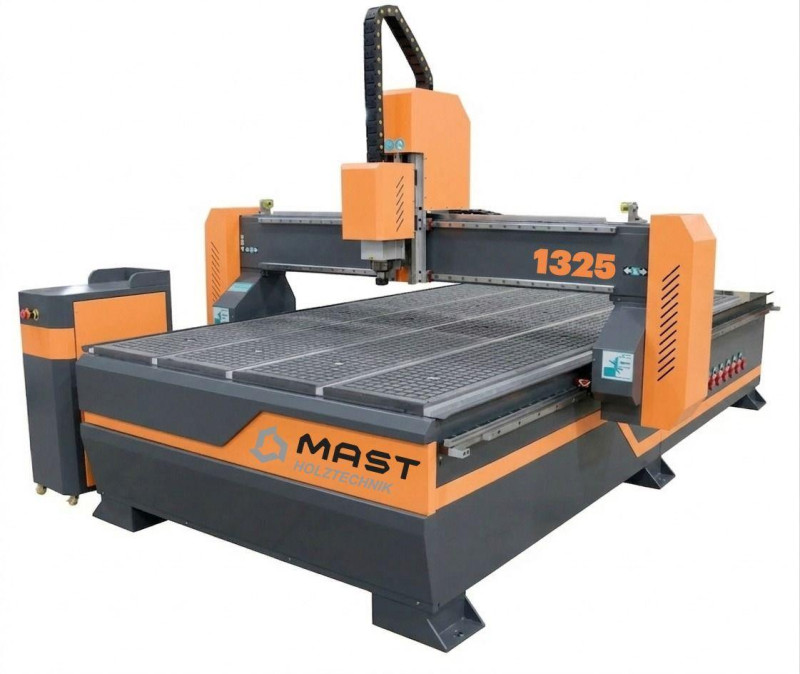

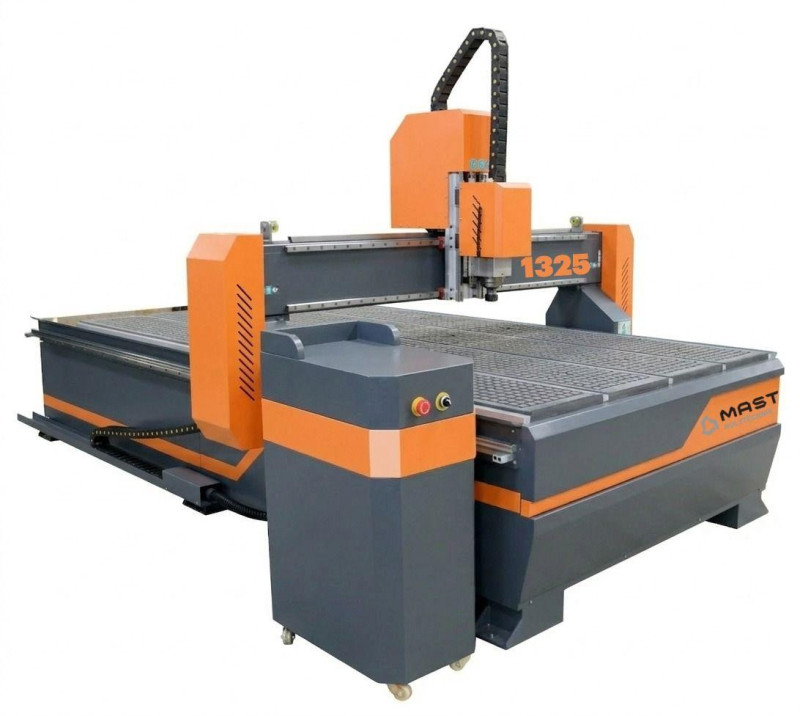

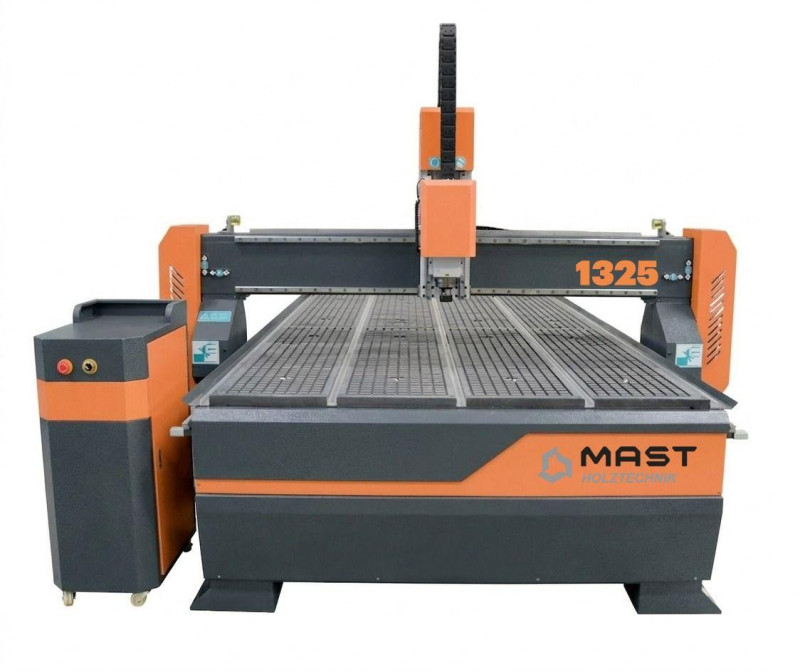

Фрезерный станок по дереву с ЧПУ MAST HOLZTECHNIK 1325Pro - это современное высокоточное оборудование промышленного класса, предназначенное для 2D и 3D фрезерования, гравировки, маркировки, 3D тиснения и прецизионного раскроя древесины, плитных материалов, ПВХ, акрила, оргстекла, пластика и цветных металлов (алюминий, медь, латунь). Работает на базе профессиональной автономной системы управления RichAuto DSP A11, которая не требует подключения к компьютеру и настраивается с ручного пульта.

Серводвигатели с драйверами по всем осям гарантируют плавное перемещение с высокой точностью и повторяемостью. Двойной сервопривод по оси Y обеспечивает синхронное движение портала без риска перекоса и стабильность под нагрузкой. Подача по осям X и Y осуществляется через косозубую рейку-шестерню, которая обеспечивает стабильность и точность на всей длине. Шарико-винтовая пара (ШВП) по оси Z дает точный контроль глубины резки.

Этот фрезерный станок с DSP управлением оснащен электрошпинделем HQD мощностью 6 кВт с воздушным охлаждением и питанием через частотный инвертор. Это обеспечивает достаточный запас тяги, высокий крутящий момент, длительную работу без перегрева и возможность адаптации обработки под разные материалы. Комбинированный стол (вакуум + Т-пазы) позволяет быстро фиксировать большие листы без зажимов и надежно крепить мелкие детали и заготовки неправильной формы. Стол разделен на секции, каждая из которых включается отдельно, что увеличивает силу прижима и экономит электроэнергию. Станина класса Heavy Duty, изготовленная из толстостенной стальной трубы квадратного сечения, обеспечивает чрезвычайную жесткость, стабильность и сохранение геометрии станка на долгие годы.

Технические характеристики фрезерного станка по дереву с ЧПУ MAST HOLZTECHNIK 1325Pro

Рабочая область X, Y, Z 1300x2500x200 мм

Точность позиционирования по осям X, Y, Z ±0,03/300 мм

Точность повторяемости по осям X, Y, Z ±0,05 мм

Станина станка Сварная конструкция

Подача X, Y Зубчатая рейка-шестерня, линейные подшипники на валах

Подача Z Шариковые винтовые, линейные подшипники

Максимальная потребляемая мощность 14,5 кВт

Максимальная скорость холостого хода 0-32000 мм/мин

Максимальная рабочая скорость 0-20000 мм/мин

Шпиндель HQD с воздушным охлаждением мощностью 6 кВт

Скорость шпинделя 0-18000 об/мин

Тип привода Серводвигатель и драйвер

Рабочее напряжение 380 В переменного тока, 3 фазы 50/60 Гц

Форматы файлов G-код, *uoo, *mmg, *plt

Операционная система DSP-контроллер

Цанга ER32

Точность обработки по осям X, Y 0,01 мм

Программное обеспечение Ucancam, Artcam, Type3

Условия эксплуатации Температура: 0℃~45℃; влажность: 30%~75%

Преимущества фрезерного станка по дереву с ЧПУ MAST HOLZTECHNIK 1325Pro Усиленная портальная конструкция класса Heavy Duty из толстостенной стальной трубы квадратного сечения Оптимальная для стандартных листов рабочая зона Высокая точность обработки (<0,01 мм) Автономная система управления RichAuto DSP A11 с ручным пультом Мощный шпиндель HQD с воздушным охлаждением и питанием через частотный инвертор Серводвигатели с драйверами по осям X, Y, Z Двойной сервопривод по оси Z Высокоточные линейные направляющие с шариковыми каретками Косозубая рейка-шестерня по осям X, Y Шарико-винтовая пара (ШВП) по оси Z Комбинированный рабочий стол (вакуум+ Т-образные пазы) Зонирование стола с отдельным включением каждой секции Система интеллектуального мониторинга для защиты рабочей зоны Функция интеллектуальной защиты от выхода за пределы поля Система централизованной смазки. Конструктивные особенности фрезерного станка по дереву с ЧПУ MAST HOLZTECHNIK 1325Pro

СТАНИНА HEAVY DUTY ИЗ КВАДРАТНОЙ СТАЛЬНОЙ ТРУБЫ

Станина изготовлена ​​из толстостенной стальной трубы квадратного сечения, что обеспечивает высокую жесткость и стойкость к деформациям под нагрузкой. Конструкция класса Heavy Duty эффективно гасит вибрации во время скоростной обработки, гарантируя стабильную точность работы станка на протяжении многих лет. Усиленная рама позволяет уверенно работать с массивными заготовками, сохраняя идеальную геометрию всей системы.

ШКАФ УПРАВЛЕНИЯ

Благодаря высокоскоростным серводвигателям и драйверам, а также двойному приводу по оси Y станок обеспечивает максимальную динамику работы. Мощный шпиндель в сочетании с высоким крутящим моментом сервоприводов позволяет выполнять силовую резку на больших скоростях без риска пропуска шагов.

ШПИНДЕЛЬ HQD 6 кВт

Станок оснащен шпинделем HQD с воздушным охлаждением, сочетающим в себе доступную стоимость, простоту в эксплуатации и отсутствие необходимости в регулярном обслуживании. Данный шпиндель отличается очень высокой надежностью, а также имеет широкий выбор вариантов мощности и скорости вращения.

ВАКУУМНЫЙ НАСОС 7,5 кВт

Оснащен двигателем из чистой меди и имеет компактную, надежную конструкцию. Насос работает без использования воды, что упрощает эксплуатацию и обслуживание, обеспечивая при этом мощное и стабильное всасывание для надежной фиксации деталей на столе.

ПРОФЕССИОНАЛЬНАЯ АВТОНОМНАЯ СИСТЕМА УПРАВЛЕНИЯ RichAuto DSP A11

Не требует подключения к компьютеру во время работы станка. Благодаря ручному пульту с интуитивным интерфейсом оператор может легко загружать файлы через USB, управлять скоростью шпинделя и точно настраивать координаты «на ходу». Система отличается высокой стабильностью, защитой от сбоев при выключении питания и идеально подходит для интенсивной работы в запыленных цеховых условиях.

ИНВЕРТОР LEADSHINE

Инвертор может регулировать скорость двигателя в соответствии с фактическими потребностями, что позволяет избежать чрезмерного потребления энергии, продлить срок службы двигателя и уменьшить шум и вибрацию во время работы двигателя.

СИСТЕМА ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ

Простая в использовании система, которая обеспечивает точную смазку подвижных узлов станка. Позволяет проводить регулярное техническое обслуживание в полуавтоматическом режиме, предотвращая износ направляющих и защищая металлические детали от коррозии.

Частые вопросы

Для лучшего ознакомления с фрезерными ЧПУ станками по дереву просмотрите ответы на частые вопросы.

Зачем во фрезерном ЧПУ станке двойной привод по оси Y?

Двойной привод по оси Y устраняет перекос портала, обеспечивает равномерное распределение нагрузки, жесткость всей системы и точность геометрии деталей.

Зачем стол фрезерного ЧПУ станка имеет и вакуум, и пазы?

Такая комбинация двух разных принципов фиксации повышает универсальность станка. Вакуум позволяет быстро и равномерно зафиксировать большие листы, а Т-образные пазы предназначены для малых деталей, толстых заготовок и нестандартных форм.

Почему ось Z во фрезерных ЧПУ станках делают на ШВП?

Ось Z отвечает за глубину реза и точность по высоте, поэтому она должна быть максимально точной, жесткой и стабильной. ШВП (шарико-винтовая пара) практически не имеет люфтов, не деформируется, не "играет" под нагрузкой и обеспечивает плавное движение с минимальным трением, что гарантирует высокое качество обработки по высоте.

Почему во фрезерных ЧПУ станках часто используют электрошпиндель, а не обычный двигатель?

Электрошпиндель имеет значительно более высокие обороты, минимальное радиальное биение, отсутствие передач, плавную регулировку оборотов через инвертор и возможность длительной высокоскоростной работы. Это значительно улучшает качество обработки и увеличивает производительность. Обычный двигатель такой точности и скорости не дает.

Почему большие фрезерные ЧПУ станки почти всегда портального типа?

Портальная конструкция обеспечивает большую рабочую зону, равномерное распределение нагрузки, стабильную геометрию и точность по всей длине. Поэтому она является стандартом для больших ЧПУ станков.
