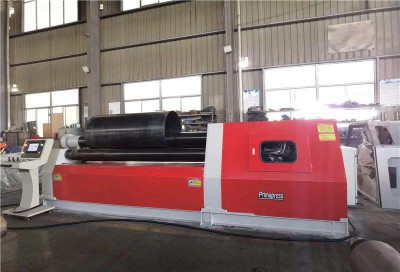

Гідравлічний 4-валковий верстат PrimaPress W12 4*2000 No title W12-4*2000 CNC

Описание

1. Особенности гидравлического вальцовочного станка

а) Верхний ролик можно перемещать не только вверх и вниз, но и горизонтально, поэтому не требуется дополнительного пресса или оборудования, может осуществлять предварительное гибку, гибку, а также коррекцию заготовки.

2. Структура станка
а) полностью европейский дизайн, рама станка изготовлена из сварной стали (ST-52). Валы роликов, материалы и подшипники, используемые в производстве, европейского качества. ЧПУ воспроизведения и графические системы управления с ЧПУ доступны в качестве дополнительного оборудования.
б) основная структура оборудования включает верхний ролик, нижний ролик и механизм горизонтального перемещения, опорный механизм, главный приводной механизм, система опускания, левая и правая рама машины, шасси и балансурный механизм, гидравлическую и электрическую системы управления.
в) модель MH имеет как верхний, так и нижний вал, приводимый в движение гидравлическим двигателем и планетарным редуктором.

3. Особенности
а) Высокая точность предварительного гибки, свободная настройка ширины листа. Верхний ролик прижимает конец листа для предварительного изгиба.
б) Безопасная работа, фиксированные два нижних ролика, верхний ролик выполняет горизонтальное и вертикальное движение, а материал не двигается при движении верхнего ролика.
б) Унитарная конструкция, удобная для перемещения всей машины, поскольку машина имеет крепкий поддон. Нет необходимости в анкерном болте.
в) Различное использование имеет различные способы управления, например верхнее цифровое управление и нижнее цифровое управление.
г) благодаря технологии Primapress можно сгибать конусообразные формы.

4. Система управления с NC и сенсорным дисплеем PLC:

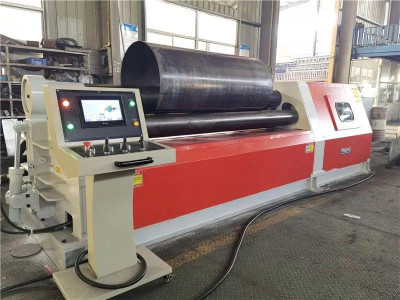

а) станок с цифровым управлением Omron PLC CNC, управление сенсорным экраном, мобильная консоль, управление одним человеком, эффективное, безопасное и удобное
б) HMI интерфейс
в) с компенсацией прогиба
г) валки с индукционной закалкой выполнены из кованой углеродистой стали с высокой прочностью на растяжение, подвергнуты термообработке и прошли структурный контроль

5.Конфигурация основных узлов:
1. Основной двигатель: Siemens Electrical, Германия
2. Электрические компоненты: Schneider, Франция;
3. контроллер PLC: OMRON. Япония
4. Гидравлическая система: Bosch – Rexroth, Германия
5. материал роликов 42CrMo.
6. Цифровая система отображения: сенсорный экран Delta 10: OMRON, Япония.

PLC Сенсорный дисплей Система управления ЧПУ для автоматического гибки:
