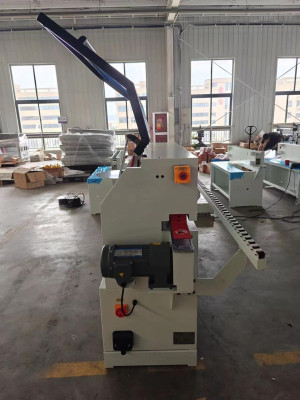

Кромкооблицювальний верстат MAST Holztechnik K306 No title MK306

Описание

Кромкооблицовочный станок MAST Holztechnik K306 - предназначен для наклейки кромки ПВХ, ABS, меламин, толщиной до 3 мм на прямые торцы мебельных деталей из ЛДСП, МДФ, фанеры. Такой станок необходим на небольших и малых предприятиях по производству корпусной мебели.

Схема обработки

Отличительные особенности

Скорость подачи 8 м/мин; Бачок для клея-расплава с электронным блоком контроля температуры; Регулировка количества наносимого клея; Гильотину для предварительной торцовки толстого материала кромки из ПВХ или АБС; Торцовочный узел для обрезки переднего и заднего свесов пилой; Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм; Полировальный узел; Магазин подачи рулонного материала кромки; Пульт управления на панели станка; (на украинском языке) Поддерживающая направляющая для габаритных заготовок; Регулятор сжатого воздуха; Регулятор сжатого воздуха

Конструктивные особенности

Клеевой узел

Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносного вала.

Винтовая точная настройка кол-ва клея. Аккуратный клеевой шов. Не требуется регулировка на толщину материала

ТОРЦОВОЧНЫЙ АГРЕГАТ

Промышленный двигатель (12 000 об/мин), 2 х 0,22 кВт.

Пилки перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Эта система зарекомендовала себя как надежная и стабильная на протяжении всего срока эксплуатации.

Отличительные особенности:

Простое линейное движение вверх-вниз; Простая схема пневматики; призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие

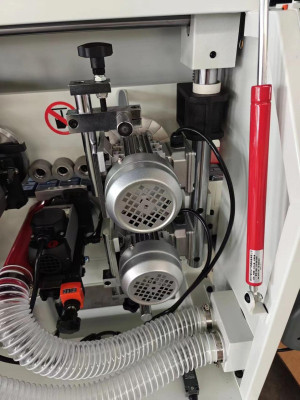

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВИДЕТЕЛЬСТВ

Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт.

Мощность двигателей 0,37 кВт позволяет фрезеровать край с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра:

Осуществляют плавный заход на деталь; исключают повреждение любой фанерованной поверхности.

Оснащены счетчиками точной настройки на различную толщину кромки

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Эта операция обеспечивает:

Блеск обработанной поверхности. Очищает от загрязнений. Восстанавливает цвет после цикльного узла. Формирует микро радиус у тонкой кромки (притупляет острый край).

ПАНЕЛЬ УПРАВЛЕНИЯ (На украинском языке)

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.

КОНВЕЕР

Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей, прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок

ПНЕМОШТОК

Предназначен для ограничения преждевременной подачи заготовки.
