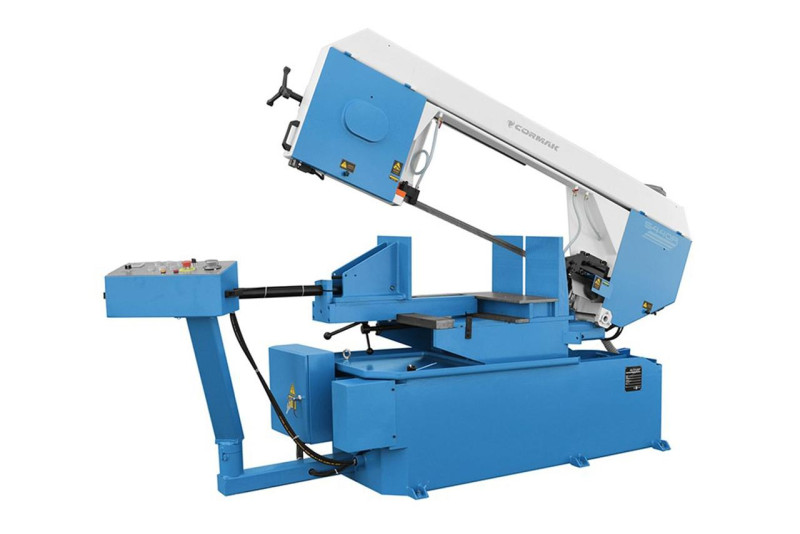

Стрічковопильний верстат CORMAK S-440R Cormak S-440R

Описание

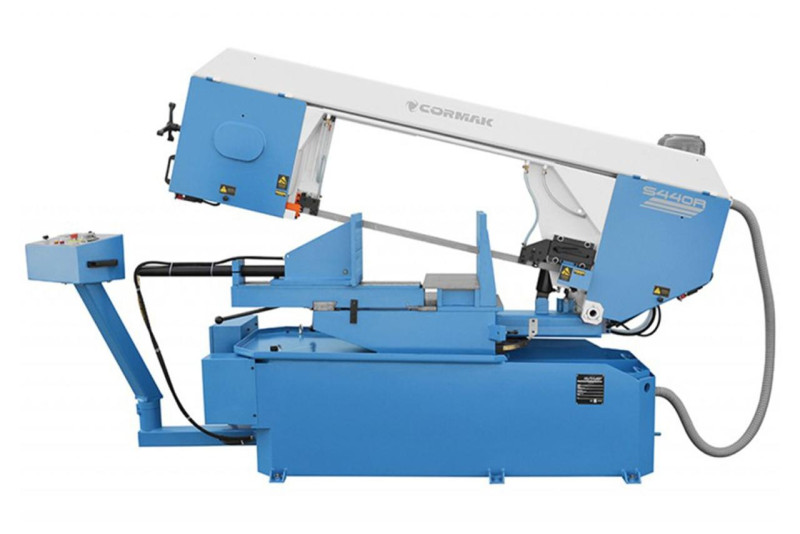

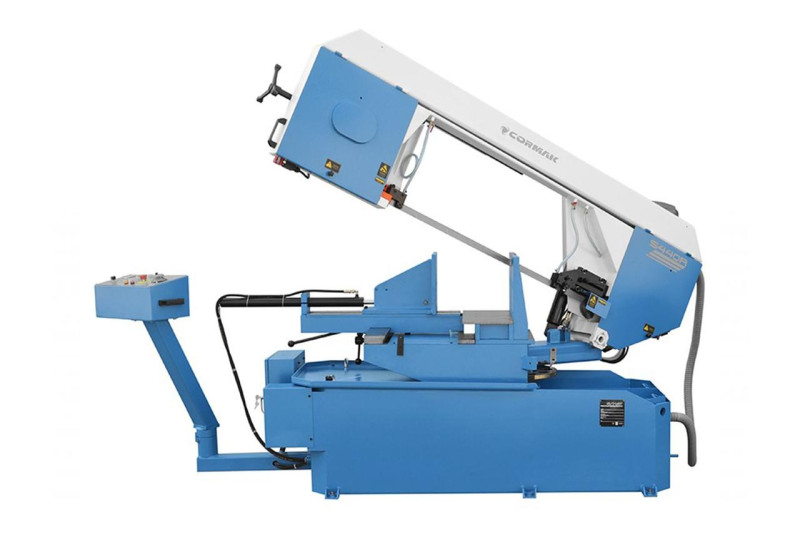

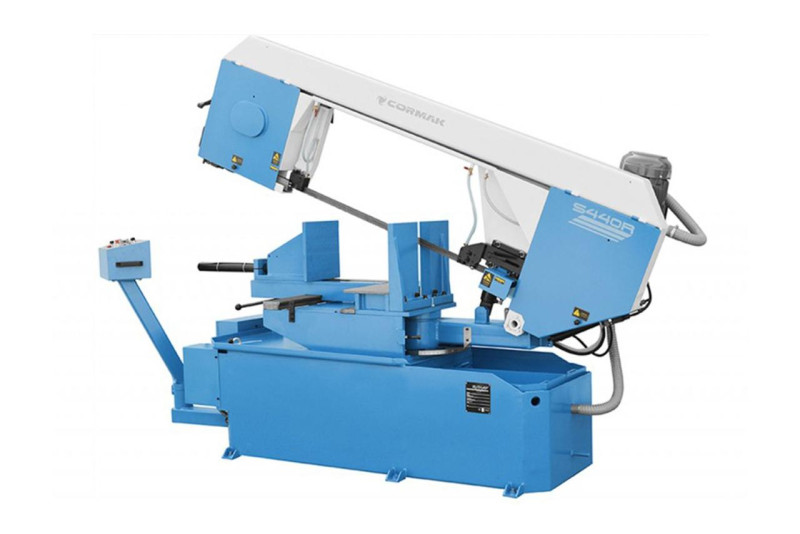

Ленточнопильный станок CORMAK S-440R – это полуавтоматическое промышленное оборудование для резки металлических труб и профилей с высокой точностью и повторяемостью. Чугунная цельнолитая конструкция с применением режущей ленты шириной 34 мм обеспечивает качественный раскрой всех видов металла, а жесткая конструкция рамы и высокоточные направляющие полотна – высокую геометрическую точность резки.

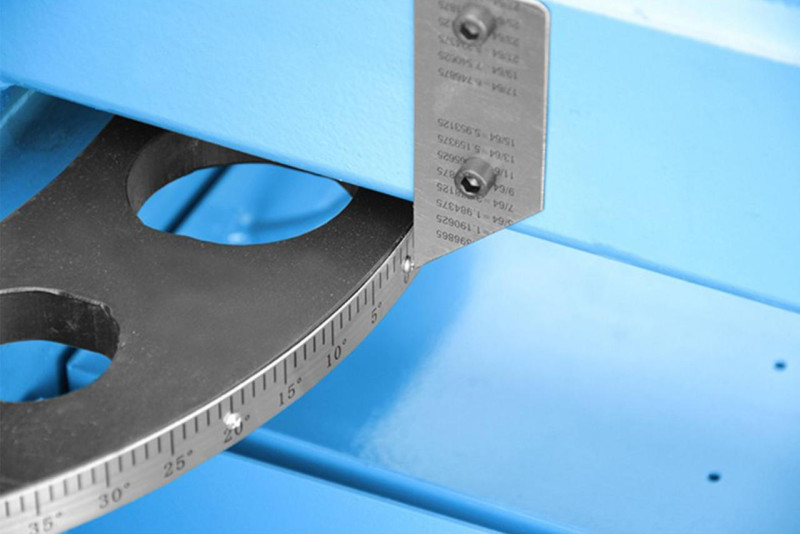

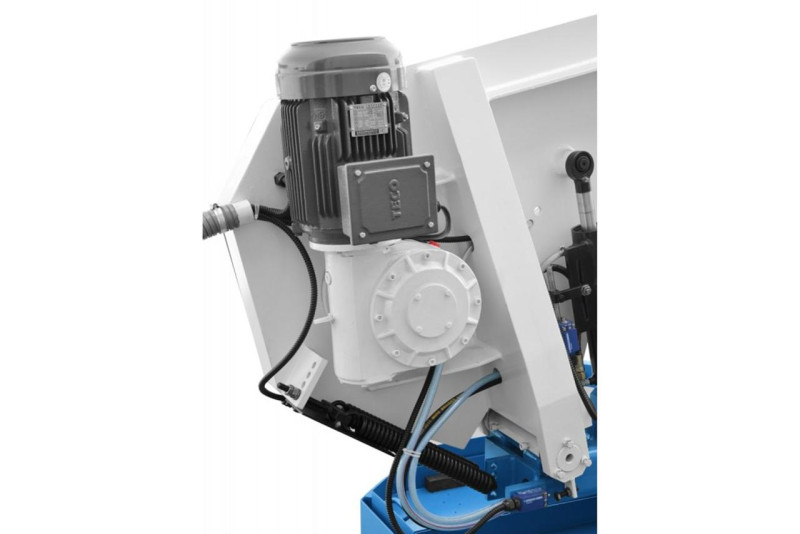

Трехфазный двигатель мощностью 4,4 кВт устойчив к нагрузкам и обеспечивает стабильную производительность в промышленных условиях. Скорость опускания пильной рамы контролируется гидроцилиндром, что позволяет точно контролировать подачу полотна. Благодаря повороту головы в диапазоне от -60° до +60°, станок легко справляется с раскроем профилей и труб для сложных металлоконструкций без необходимости перемещения самой заготовки. Память положения рамы экономит рабочее время и повышает производительность, что делает этот полуавтоматический ленточнопильный станок эффективным выбором для серийного раскроя.

Преимущества ленточнопильного станка CORMAK S-440R Режущая способность – Ø450 мм; 620х440 мм; 450х450 мм Минимальный диаметр реза – Ø 5 мм Мощность двигателя – 4,4 кВт (3 фазы) Размеры полотна – 1,1х34х5200 мм PLC контроллер Автоматический цикл резки Ручное позиционирование заготовки Плавная регулировка скорости движения ленты в диапазоне 20-90 м/мин Высокоточные направляющие Поворот головы от -60° до +60° Установка угла через панель управления Цифровое отображение угла резки Гидравлический подъем и опускание головы Память положения головы Гидравлические тиски Высота основания тисков от пола - 780 мм Минимальная длина заготовки в тисках – 30 мм Панель управления с LCD-дисплеем, размещенная на отдельном постаменте Щетка для очистки полотна с электроприводом Система охлаждения СОЖ Массивная, цельнолитая чугунная горизонтальная конструкция Высокая жесткость пильной рамы Вес 1100 кг.

ПАРАМЕТРЫ РЕЗКИ:

Конструктивные особенности ленточнопильного станка CORMAK S-440R

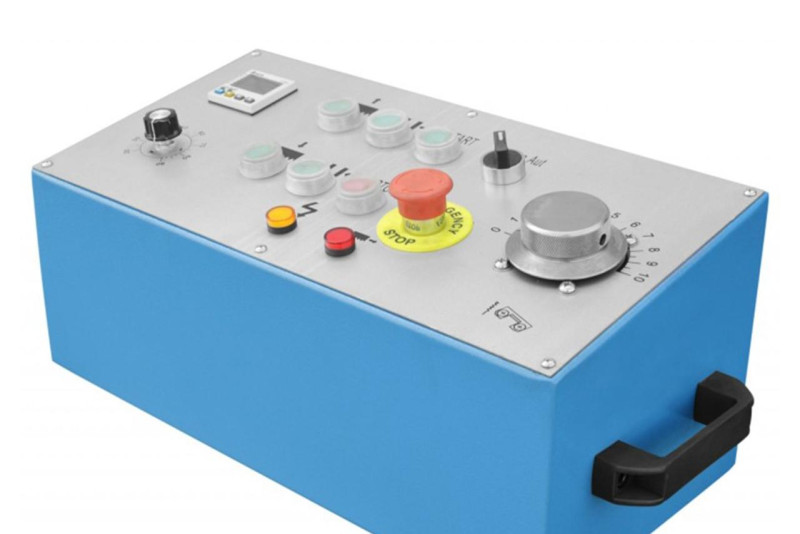

ПУЛЬТ УПРАВЛЕНИЯ

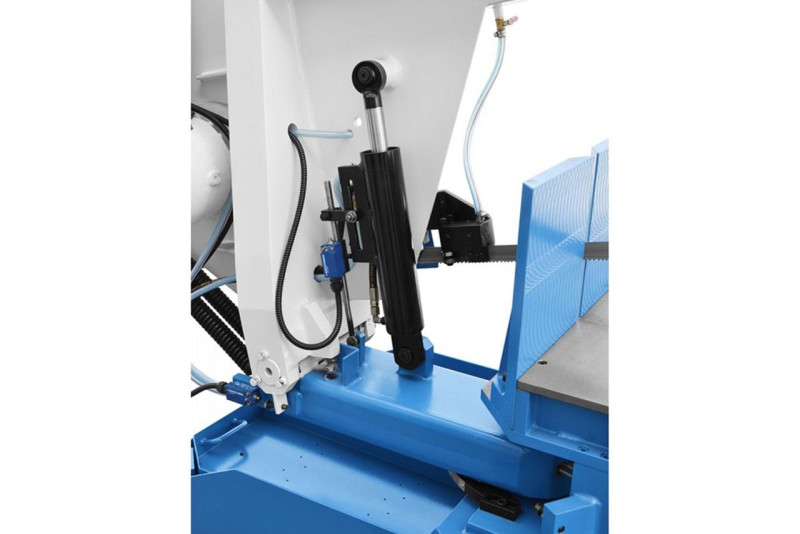

ГИДРАВЛИКА

Скорость опускания пильной рамы контролируется гидравликой.

АВТОМАТИКА

Автоматическая остановка по окончанию распила.

Автоматическая остановка или блокировка запуска при открытии основных узлов станка, а также при перегрузках электрической сети.

Частые вопросы

Больше узнать о промышленных ленточных пилах можно из ответов на вопросы.

Чем гидравлическая подача полуавтоматической ленточной пилы лучше ручной?

Гидравлическая подача обеспечивает постоянную, точно контролируемую скорость опускания рамы. Это позволяет избежать слишком быстрого погружения полотна в заготовку и обеспечить оптимальную скорость резки для конкретного материала, что гарантирует высокое качество раскроя и увеличивает ресурс ленты.

Какие функции в ленточной пиле выполняет система СОЖ?

Система СОЖ выполняет 3 ключевые функции:

Охлаждение. Отводит тепло из рабочей зоны, предотвращая перегрев ленты и заготовки Смазка. Снижает трение между полотном и материалом Удаление стружки. Смывает стружку с зубцов, предотвращая ее повторное попадание в зону резки. Какая принципиальная разница между вертикальными и горизонтальными ленточными пилами?

Разница заключается в ориентации пильного полотна, что напрямую влияет на назначение пилы. Основное предназначение горизонтальных ленточных пил – быстрый прямой и косой раскрой, вертикальных моделей – контурная резка и вырезание сложных форм.

Какие системы зажима используются в промышленных ленточных пилах?

В промышленных ленточных пилах по металлу применяются разные системы зажима заготовки:

Гидравлические тиски - заготовка фиксируется под давлением гидроцилиндров Механические тиски – оператор вручную закручивает винт или рычаг для фиксации заготовки Пневматические тиски - заготовка зажимается с помощью сжатого воздуха Комбинированные системы – используют гидравлику и пневматику одновременно. Что больше всего влияет на точность реза ленточной пилы?

Наибольшее влияние на точность резки оказывают жесткость и масса станины и рамы, а также качество направляющих полотна.
