Основні характеристики Плоскошліфувальний верстат Cormak 400x1000
| Ціна: | 2 038 530 грн |
| Бренд: | Cormak |
| Країна-виробник: | Україна |
Фото Плоскошліфувальний верстат Cormak 400x1000
Описание
Плоскошлифовальные станки Cormak предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходит для мелкосерийного производства, инструментального производства или ремонтных сервисных центров.
СХЕМА ОБРАБОТКИ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Механизм подъема/опускания шлифовального круга
Перемещение шлифовальной головы осуществляется по высокоточным шлифованным и закаленным направляющим в комбинации с прецизионными роликовыми подшипниками. Направляющие шлифмашины и колонны преднагружены таким образом, что обеспечивают нулевой зазор для точного прямолинейного перемещения. Серводвигатель обеспечивает высокий момент, быстроту и точность позиционирования. Минимальная подача головы реально равна 0,001 мм. MPG (ручной генератор импульсов) включен в стандартную комплектацию.
Система направляющих стола и нижних санок
Система направляющих стола состоит из закаленных стальных направляющих и высокоточных игольчатых роликов для обеспечения долговечности направляющих и низкого коэффициента трения, а также обеспечения точного линейного перемещения без отклонений, даже во время продольного скоростного перемещения.
Система направляющих нижних санок также состоит из закаленных направляющих и высокоточных предварительно нагруженных игольчатых роликовых подшипников. Подшипники роликовые состоят из независимо нагруженных и ведущих подшипников. Погруженные подшипники держат вертикальную нагрузку, предварительно нагружают ведущие подшипники для обеспечения точности поперечного хода. Сочетание этих двух характеристик обеспечивает превосходную долговечность и низкое трение, предотвращая рывочное перемещение.
Технические характеристики:
Размер рабочего стола: 406х1020 мм
Максимальная подача стола: 450х1100 мм
Т-пазы стола: 14х3 мм
Скорость продольного перемещения стола: 7~23 м/мин
Максимальное расстояние от поверхности стола до центра шпинделя: 570 (460) мм.
Максимальная грузоподъемность: 600 кг
Автоматическая перпендикулярная подача (боковое перемещение стола): 0,1~8 мм
Ускоренная подача (боковое перемещение стола): 990 мм/мин
Маховик подачи: 0,02(0,001") мм 5(0,2") мм
Размер шлифовального круга: 350 х 40 х 127 мм
Скорость шлифовального круга: 1450 об/мин
Автоподача (вертикальное движение): 0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренная подача (вертикальное движение): 480 мм/мин
Вращение маховика (вертикальное движение): 0,005 (0,0002') мм/деление 1 (0,04 дюйма) мм/об.
Двигатель шпинделя: 5,5 кВт

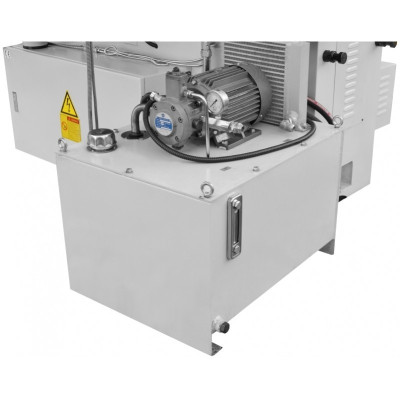

Мотор масляного насоса: 2,2 кВт
Мотор насоса охлаждения: 0,14 кВт
Вертикальный привод двигателя: 1 кВт
Поперечный привод двигателя: 0,04 кВт
Вес: 4000 кг
Размеры: 4400 х 2400 х 3250 мм
