Основні характеристики Токарний верстат з ЧПУ Cormak Ecoline 400x1000
| Ціна: | 1 520 грн |
| Бренд: | Cormak |
| ЧПУ: | Так |
| Вага: | 1800 кг |
| Діаметр отвору шпинделя: | ø65 мм |
| Діапазон ходу поршня кабіни хвостового бака: | 120 мм |
| Діапазони швидкостей шпинделя: | 2000 об/хв |
| Кількість інструментів: | 6 штук |
| Конус хвостової шафи (pinola): | MT4 |
| Макс. діаметр обробки над супортом: | 400 мм |
| Макс. Діаметр оздоблення над столом: | 400 мм |
| Загальні розміри: | 2640x1500x1766 мм |
| Переміщення осі X: | 8/10 мм |
| Живлення основного приводу: | 5,5 кВт |
| Розмір поперечного перерізу тримача різака: | 20x20 мм |
| Тип ліжка, тип напрямного: | Горизонтальний |
| Країна-виробник: | Україна |

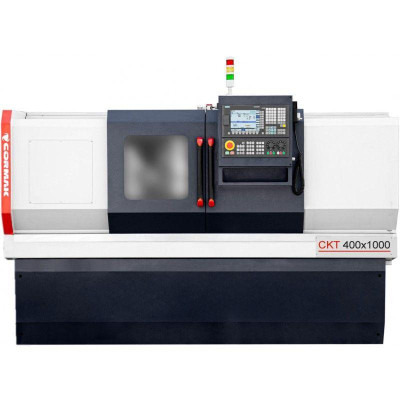

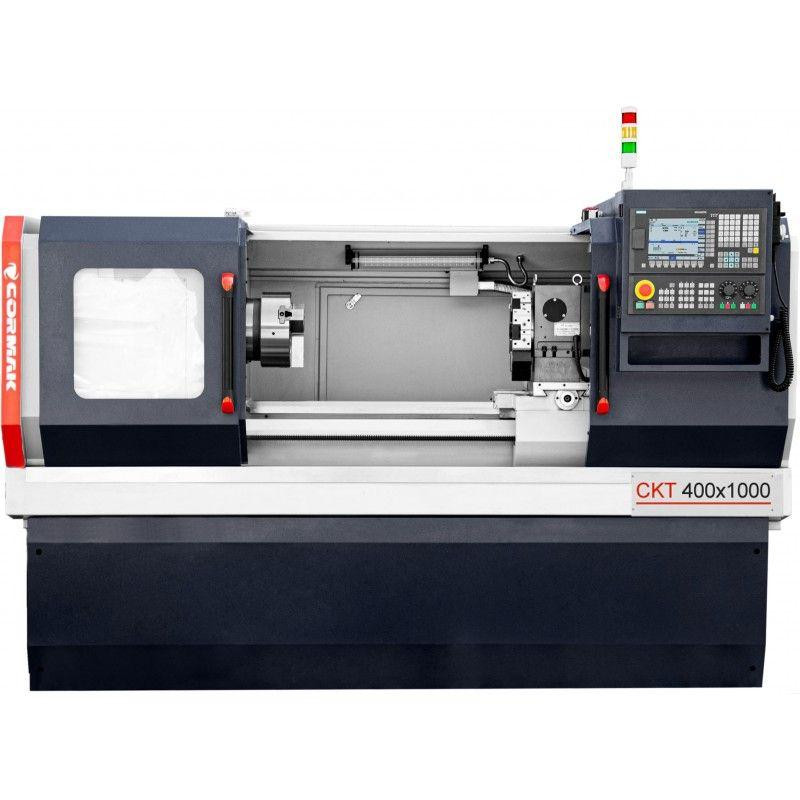

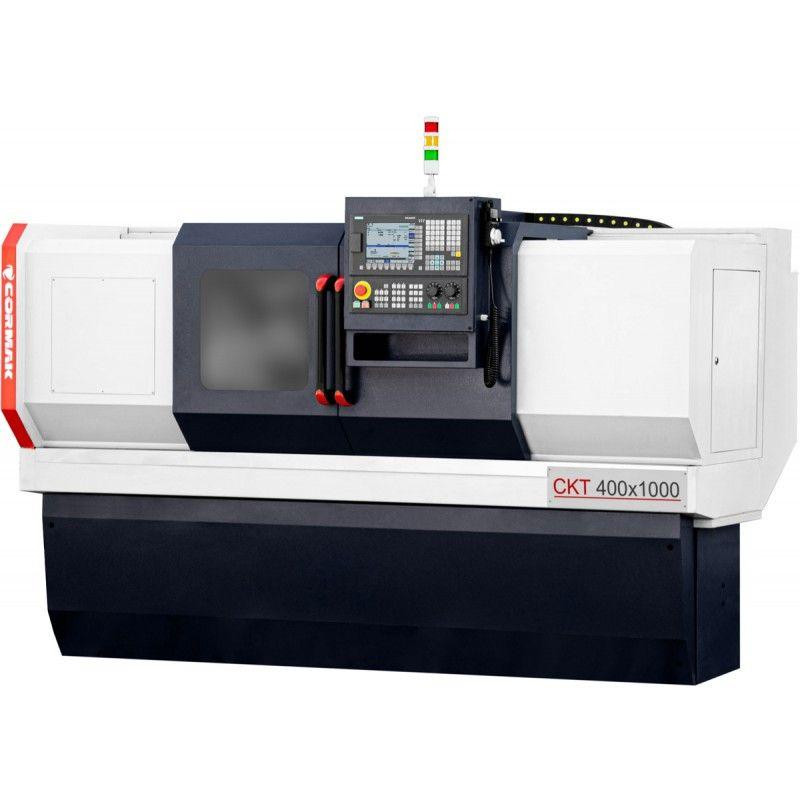

Фото Токарний верстат з ЧПУ Cormak Ecoline 400x1000
Описание
Данные станки с высокой скоростью и точностью Cormak – предназначены для получистовой и чистовой обработки разного вида деталей типа: вал, диск, втулка. Они обеспечивают высокую эффективность, большие объемы и высокую точность обработки.
Функционал:
· обработка наружных поверхностей;
· расточка отверстий;
· расточка внутренних криволинейных поверхностей конической формы;
· обработка наружной и внутренней резьбы;
· обработка дуг;
· развертывание отверстий;
· скоростная обработка черных и цветных металлов.
Схемы обработки
Контруктивные особенности:
Цельнолитая чугунная станина
Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 – 25 мм, увеличенная масса станины по сравнению с аналогичными станками на 10 – 15 %.
Увеличенное отверстие в шпинделе

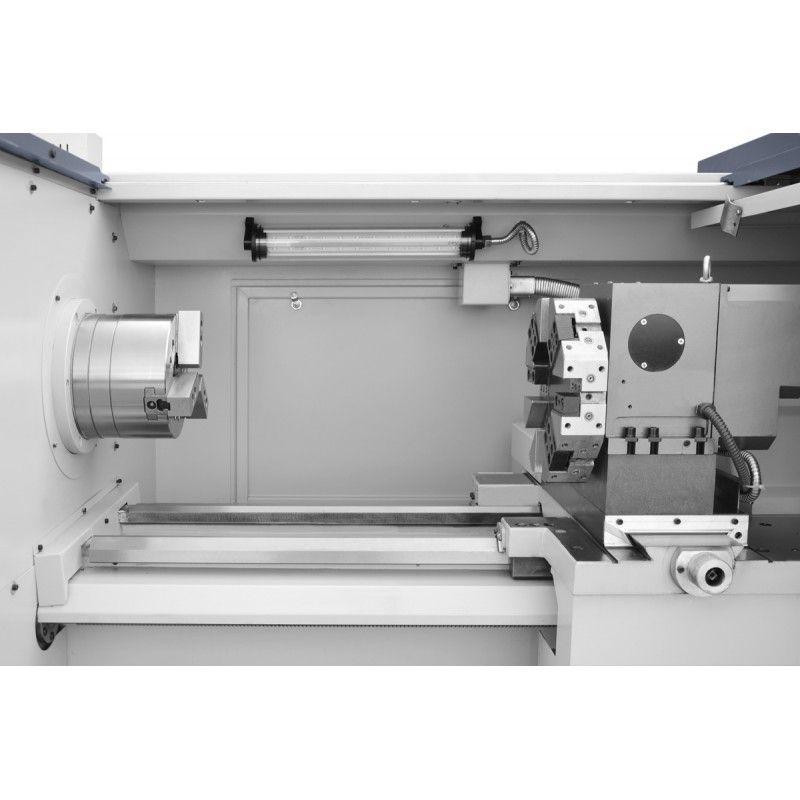

Направляющие Скольжения
На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие. Современный износостойкий материал обеспечивает улучшенное скольжение узлов продольной и поперечной подачи.
Ручная задняя бабка
Задняя бабка с ручным перемещением пеноли токарного станка с ЧПУ предназначена для закрепления и поддержки обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и т.п.
Технические параметры:
ЧПУ: ДА
ДИАМЕТР ОБРАБОТКИ НАД СОСТОЯНИЕМ: 400 мм
ДИАМЕТР ОБТОЧКИ НАД СУПОРТОМ: 210 мм
ДЛИНА ОБРАБОТКИ: 1000 мм
ВЕРТИ ШПИНДЕЛЯ: 0-2000 об/мин
МЕНШАЯ ЕДИНИЦА НАСТРОЙКИ ПО ОСЯМ X/Z: 0,001 мм; 0,001 мм
СКОРОСТЬ ПОДАЧИ ПО ОСИ X: 8 м/мин
СКОРОСТЬ ПОДАЧИ ПО ОСИ Z: 10 м/мин
ПРОХОДНЫЙ ДИАМЕТР ШПИНДЕЛЯ: 65 мм
КОНУС ШПИНДЕЛЯ: MT6
КОЛИЧЕСТВО ИНСТРУМЕНТОВ: 6
РАЗМЕР ИНСТРУМЕНТА: 20x20 мм
КОНУС ПИНОЛИ ЗАДНОЙ БАБКИ: MK4
ХОД ПИНОЛИ ЗАДНОЙ БАБКИ: 120 мм
МОЩНОСТЬ ГЛАВНОГО ПРИВОДА: 5.5 кВт
РАЗМЕРЫ: 2640 × 1500 × 1766 мм
ВЕС: 1800 кг
Стандартная комплектация:

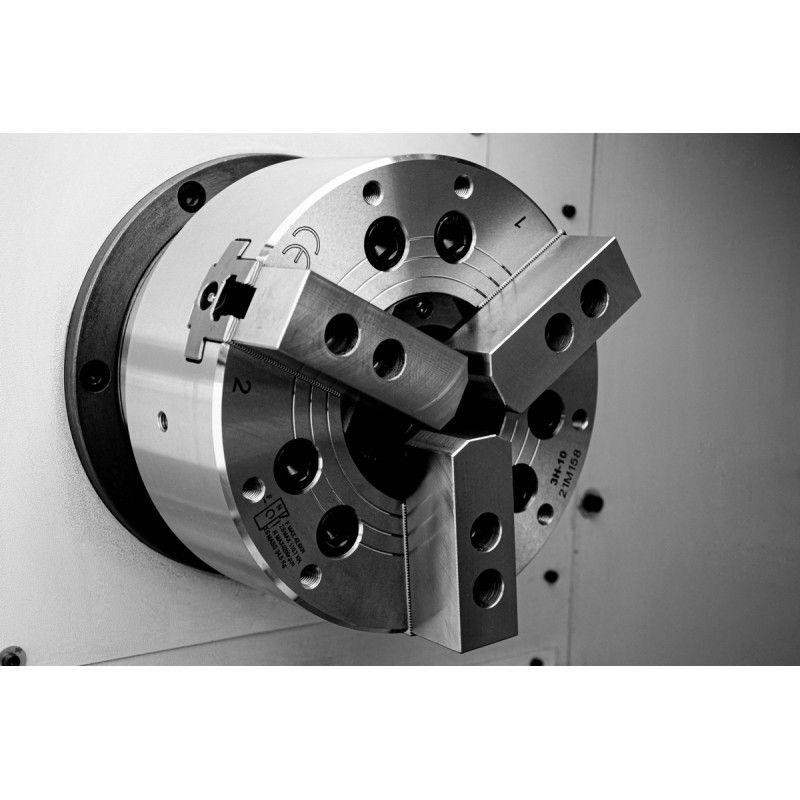

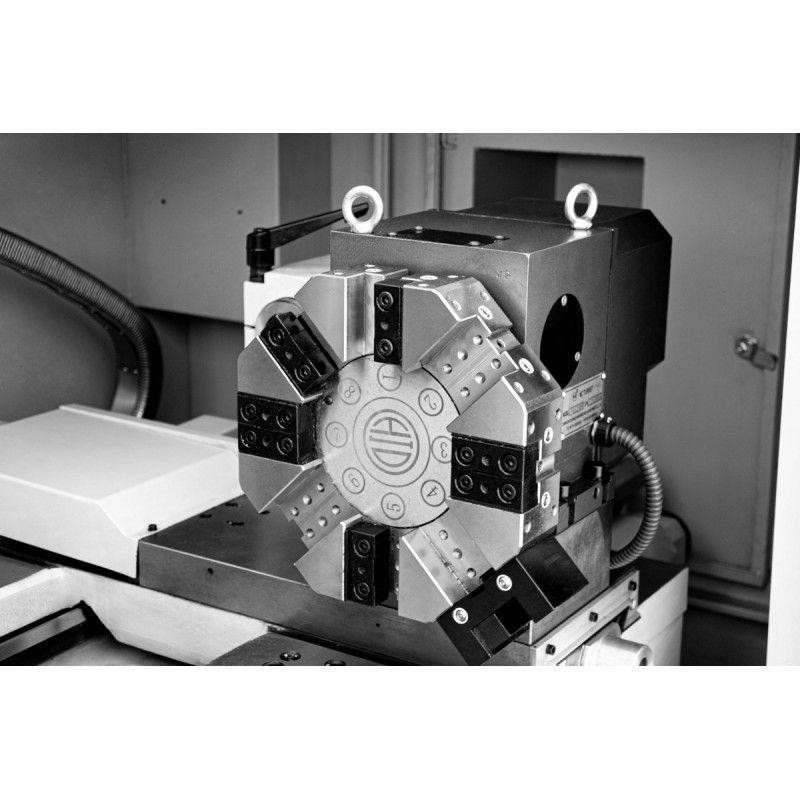

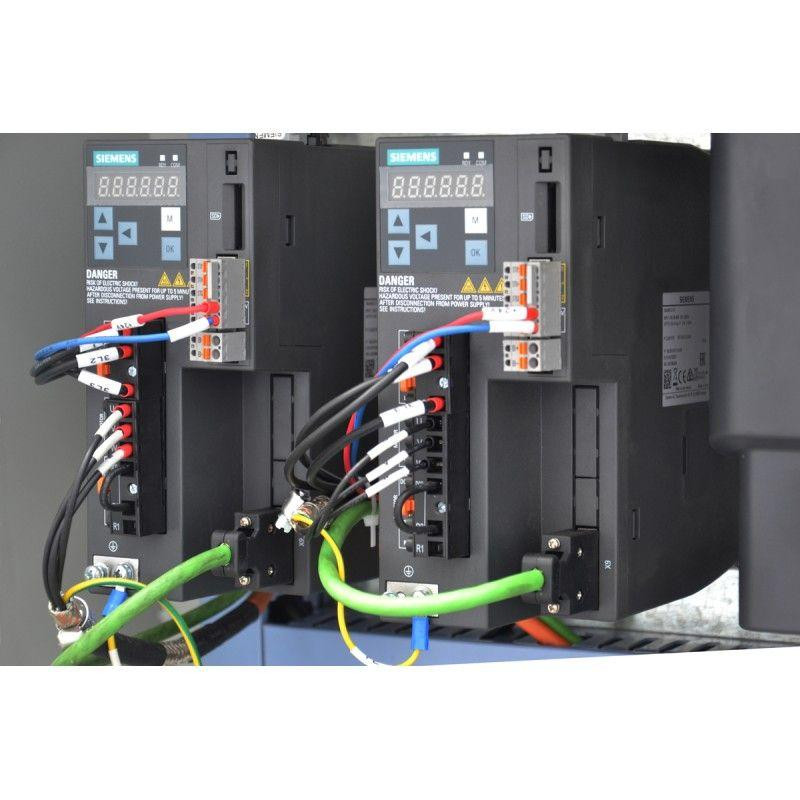

Система управления SINUMERIK 808D Сервоприводы SIEMENS ручной 3-кулачковый токарный патрон 6-позиционная револьверная головка комплект мягких губок ручно задняя бабка система охлаждения автоматическая система смазки шестерен и направляющих галогенное освещение 24ВНаписати відгук
